Genel Amaçlı Otomasyon Yazılımı (Scada) Paketi

"ZENON SUPERVIZOR" LİSANS PAKETİ İÇİNDEKİ STANDART ÖZELLİKLER

Seçilen tag sayısına uygun Runtime lisansı

Çeşitli dahili sistem sürücüleri (dahili, matematik, sistem ve simülatör sürücüsü)

Video entegrasyonu, HTML penceresi, klavye, değişkenlere genel bakış, ...

Programlama Arayüzü (VBA/C#/VB.NET)

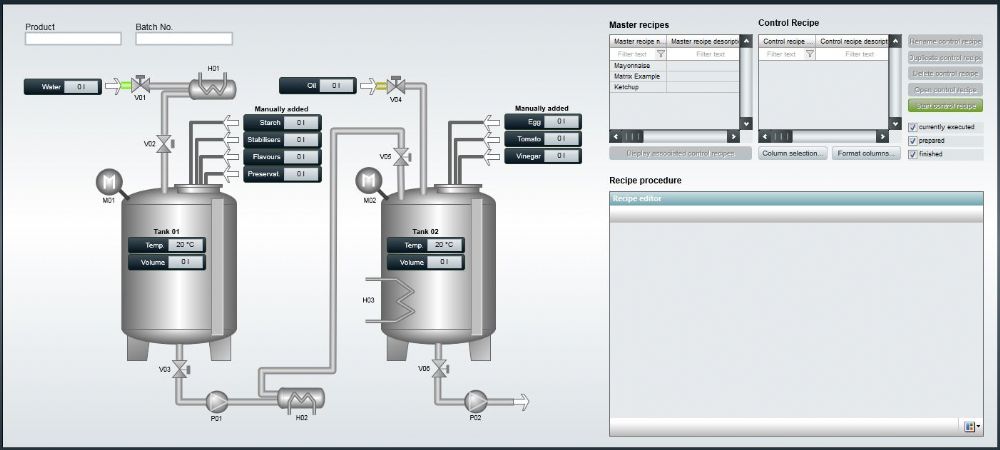

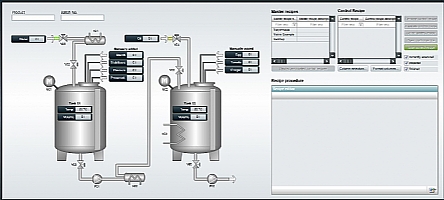

Standart Reçete modülü

Dil ve karakter setlerinin çevrimiçi olarak değiştirilmesi

Kapsamlı filtrelerle Alarm Yönetimi ve Kronolojik Olay Listesi (işlem günlüğü)

Ağ teknolojisi (Sunucu, İstemci)

Uzaktan mühendislik ve uzaktan bakım

Dağıtılmış mühendislik ve çoklu sunucu teknolojisi

Circular (Döngüsel) yedekleme©

Menüler ve içerik menüleri

Multi Touch Desteği

WPF Desteği

Mouse veya touch Screen yoluyla worldView ekranı

Çoklu sürücü arayüzü

FDA 21 CFR BÖLÜM 11 uyumlu

8 tag zenon Logic Runtime zenon Logic Monitoring Viewer

Genişletilmiş Trend ve Historian Başlangıç Sürümü (SE) (ZS12-ARVETM-SE-OP)

Vardiya Yönetimi

Otomatik bara renklendirme

Raporlama (read only)

"ZENON SUPERVIZOR" LİSANS PAKETİ İÇİN OPSİYONEL OLAN ÖZELLİKLER

Ürüne Genel Bakış

zenon, COPA-DATA'nın üretim ve enerji sektörlerinde makine, tesis ve altyapıların mühendisliğini ve otomatik işletimini kolaylaştırmak için geliştirdiği yazılım platformudur. Aynı ortamda veri toplama, makine ve tesis operasyonu, raporlama ve iş zekası birleşir. SCADA ve HMI uygulamaları tek bir mühendislik ortamında tasarlanır, tek bir runtime ile çalıştırılır.

Platform iki ana bileşenden oluşur: proje geliştirme ortamı (zenon Engineering Studio) ve çalışma ortamı (zenon Service Engine). Service Engine sunucu ya da client olarak çalışabilir; kritik altyapılarda sunucu sıcak yedek (hot standby) ile çiftlenir.

Bir SCADA mühendisi için zenon'u ayıran noktalar: programlama bilgisi gerektirmeyen parametre tabanlı mühendislik, yazılım sürümleri arasında geriye dönük uyumluluk, hazır yedeklilik, çok sayıda hazır sürücü ve hem endüstriyel hem enerji uygulamalarını kapsayan fonksiyon seti.

Şekil 1 - zenon platformu genel mimarisi (SGE kavramsal şeması)

Öne Çıkan Özellikler

• Ölçeklenebilirlik: Küçük makine uygulamalarından şirket çapındaki sistemlere kesintisiz ölçeklenir; birden fazla projeyi bir merkezi sunucuda çalıştırabilir.
• Dayanıklılık: Yüksek tesis kullanılabilirliği için yedekli sunucular ve arıza durumunda sunucular arası kesintisiz geçiş.
• Güvenlik: Rol tabanlı yetkilendirme, Active Directory, şifreli haberleşme, imzalı dosyalar ve bütüncül güvenlik konseptlerine entegrasyon.
• Açıklık: OPC UA, SQL, OLEDB/ODBC, XML, COM, .NET ve REST benzeri standart arayüzlerle değer zincirine kolay entegrasyon.
• Programlamasız mühendislik: Sihirbazlar, şablonlar, global projeler ve sembol kütüphanelerine ek olarak soft logic ile kolay ve hızlı devreye alma
• Entegre Soft PLC: IEC 61131-3 soft PLC özelliği ile, SCADA değişkenlerine doğrudan erişir ve değişkenler arasında logic işlemler kolayca Scprit yazmadan yapılabilir. Linux üzerinde Docker ile de çalışabilir.
• Web ve mobil: Ek mühendislik gerektirmeyen HTML5 web görselleştirme; HTTPS ve kullanıcı yetkilendirmesi ile uzaktan güvenli erişim
• Yaşam döngüsü: Uzun vadeli bakım, özelleştirme ve güncelleme olanakları; eski projelerin yeni sürüme kolayca yükseltilmesi.
• Çok dilli arayüz: Dil sayısında bir sınırlama yoktur. İstenilen sayıda dil eklenebilir ve Runtime çalışması sırasında projeyi kapatmadan dil ve birim değiştirilebilir.

Fonksiyonlar

Mühendislik ortamı

• Nesne yönelimli, WYSIWYG: Görselleştirme ve ekran yerleşimi grafik editörde tasarlanır; sembol kütüphaneleri ve animasyonlar editörde kolayca dizayn edilir.
• Şablon ve global proje: Alarm sınıfları, kullanıcılar, çerçeveler, stiller, yazı tipi ve renk paletleri, dil tabloları tüm projeler için hazır şablon olarak vardır. Bunlar için zaman harcamanıza gerek yok.
• Çok kullanıcılı çalışma: Aynı projede birden fazla mühendis çalışabilir, böylece proje çok daha hızlı yapılabilir. Aynı bölüme eş zamanlı müdahale engellenir.
• Sürüm ve değişiklik takibi: Proje yedeklerinde otomatik alt sürüm numarası, geri dönüş, kullanıcı/tarih/içerik bazlı değişiklik geçmişi, otomatik proje dokümantasyonu ile güvenli çalışma
• Otomatik mühendislik: ekranlar için tag lar otomatik ilgili noktalara atanır, tek tek tag yerleştirme ile uğraşmazsınız.
• Çevrimiçi değişiklik: Projeye yapılan değişiklikler runtime kapatılmadan (hot reload) runtime a aktarılır; yedekli server lar biri güncellendiğinde diğeri otomatik senkronize olur.
• Simülasyon: Prosese bağlanmadan test, kısmi devreye alma ve eğitim simülasyonu; Process Recorder ile kaydedilen proses verisinin geriye dönük oynatılması sayesinde kolay işletme

HMI ve görselleştirme

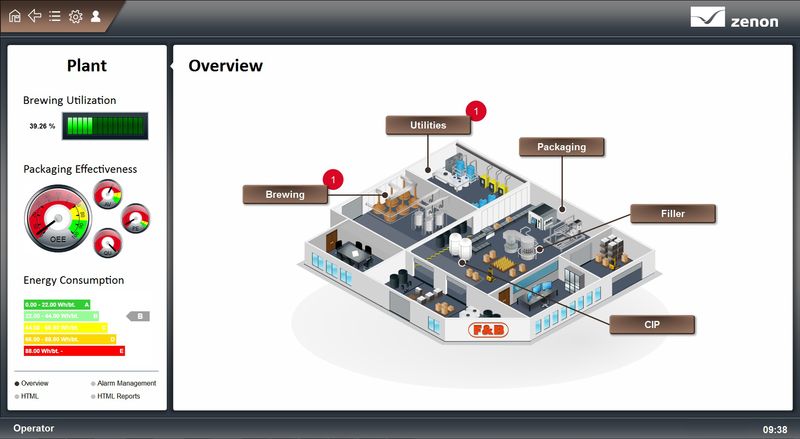

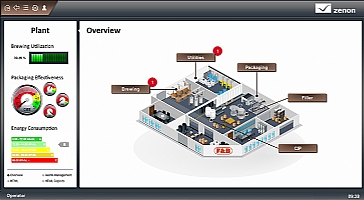

• Proses ekranları: Sembol, renk, metin, çubuk grafik, gösterge, trend ve otomatik ekran geçişi ile dinamik gösterim; çok seviyeli sistemlerde aynı ekranların her seviyede kullanımı.
• Büyük şemalar: Rüzgar santralleri, tek hat şemaları, haritalar ve tesis yerleşimleri tek bir wordview ekranına yerleştirilebilir ve dinamik zoom ile kolayca işletilebilir.
• Trend: Trend ekranına sınırsız eğri ekleme, zoom, imleç, iki dönemin üst üste karşılaştırması, trend ve Gantt görünümünün birlikte gösterilmesi.
• 3D entegrasyon: CAD'den alınan GLB dosyalarının ekranda gösterimi; nesnelerin değişkenlere ve fonksiyonlara bağlanması.
• GIS: Harita sağlayıcıları (OpenStreetMap, Google, Bing, BAIDU), KML/KMZ ile toplu içe aktarma ve 800.000'e kadar GIS nesnesi.
• Dokunmatik ve çoklu dokunmatik; .NET, WPF ve SVG öğeleri, video entegrasyonu: Standart bileşenlerin yanında özel kontroller de ekranlara eklenebilir.
• Bağlamsal yardım: Ekran ve alarmlara HTML yardım sayfalarının atanması.

Alarm ve olay yönetimi

• Alarm sınıf ve grupları: Önem derecesi ve mantıksal gruplama birbirinden bağımsız tanımlanır; alarm alanları ve ekipman modeli hiyerarşisi ile toplanır.
• Alarm listesi: Filtreleme, yorum ekleme, tekrar eden alarmların toplu gösterimi, milisaniye veya mikrosaniye zaman damgası, harici ve dahili zaman damgasının birlikte gösterimi.
• Alarm bastırma (shelving): ISA-18.2-2016 ve IEC 62682 doğrultusunda süre ve gerekçe girilerek geçici bastırma.
• Alarm istatistikleri: En sık, en kısa ve en uzun alarmlar; planlı ve plansız duruş ayrımı.
• Olay listesi / SoE / Audit Trail: Tüm durum değişiklikleri, kullanıcı işlemleri, giriş-çıkış; SQL'e aktarım.
• Bildirim servisi: E-posta (SMTP, TLS 1.3), SMS, telefon, VoIP ve metinden sese; vardiya çizelgesine bağlı alıcılar, yedek alıcı ve alındı onayı.

Web, mobil ve uzaktan erişim

• HTML5 web görselleştirme: Tarayıcıdan bağımsız; mühendislik projesinden ek çalışma olmadan üretilir. Değişkenler, alarm ve olay listeleri, arşiv trendleri gösterilir.
• İki mod: Yalnızca izleme veya izleme ve kumanda olmak üzere iki ayrı web üzerinden izleme opsiyonu
• Güvenlik: HTTPS (SSL sertifikaları), kullanıcı kimlik doğrulama, yetki seviyeleri; web sunucusunun DMZ'de ayrı bilgisayarda çalıştırılması.
• Enerji komutları web üzerinde: Güvenli ekipman seçimi, bir veya iki adımlı komutlar, bekleyen kilitlemelerin gösterimi, set değeri girişi, revizyon etiketi, topolojik hat renklendirme.
• Terminal sunucu: Birden çok görselleştirme client'ının Thin client yayınlanması; VPN ile uzaktan erişim.

Kontrol, Soft PLC ve zamanlama

• IEC 61131-3 Soft PLC: Beş standart dilin tamamı (SFC, FBD, LD, ST, IL); SCADA değişkenlerine okuma/yazma erişimi; Modbus, IEC 61850 istemci, sunucu ve GOOSE bağlantıları; PLCopen (IEC 61131-10) içe/dışa aktarım; Python entegrasyonu.
• Kesinti tamponlama: Soft PLC ile SCADA arasında haberleşme kesilirse olaylar en az 48 saat tamponlanır.
• Komut dizileri: Anahtarlama komutlarından oluşan sekanslar grafik editörde, öğretme (teach-in) yöntemiyle tanımlanır.
• Zamanlayıcı ve vardiya: Takvim tabanlı anahtarlama, vardiya modelleri, tatil günleri; e-posta gönderme ve rapor yazdırma tetikleme.
• Reçete yönetimi: Sürümleme, hedef/gerçek karşılaştırma ve en fazla üç seviyeli e-imza.
• Betik arayüzleri: VB/VBA, C# ve VB.NET, COM; sihirbaz ve servis tipi eklentiler.

Enerji fonksiyonları

Platform, trafo merkezi ve santral otomasyonu için özel fonksiyonlar içerir (zenon 15 şartnamesine göre):

• Topolojik renklendirme ve topoloji denetimi: Tek hat şemasından topolojiyi hesaplar; kilitleme, tehlikeli anahtarlama durumlarının engellenmesi, gerilimsiz alanların ve tanımsız durumların tespiti.
• Komut işleme: İki aşamalı ve iki elli komutlar; IEC 60870 için Select and Execute, IEC 61850 için Select before Operate; her komuta kilitleme mantığı ve kullanıcı seviyesi.
• Güvenli işletim: Çakışan kumandanın engellenmesi, yerinde bakım modu, kullanıcı kodu ile anahtar kilitleme, tek istasyondan kumanda.
• Şebeke fonksiyonları: Toprak hatası ve kısa devre tespiti, empedans tabanlı arıza yeri bulma, yük akışı hesabı, durum kestirimi (State Estimator).
• Diğer: Yük yönetimi, OCPP ile EV şarj istasyonu yönetimi, MTP (VDI/VDE/NAMUR 2658) desteği.

Kayıt ve Raporlama

• Arşiv yönetimi: Tüm IEC veri tipleri; döngüsel, spontan ve olaya bağlı kayıt; optimize ikili format, isteğe bağlı XML/CSV; Swinging Door Trending sıkıştırma.
• SQL arşivleme: Uzun vadeli arşivin OLEDB/ODBC ile SQL veritabanına taşınması.
• Toplama (aggregation): Yüksek çözünürlüklü verinin düşük çözünürlüklü arşivlere özetlenmesi; lot arşivleri.
• Raporlama: Kullanıcı tanımlı raporlar, KPI hesapları, otomatik oluşturma ve dağıtım; alarm, vardiya ve reçete verileriyle birleştirme.
• Process Recorder: Üretim sırasında kaydedilen verinin proses ekranlarında yavaş veya hızlı oynatılması.
• Tahmin: Matematiksel modelle geçmiş değerlerden saniye çözünürlüklü öngörü eğrisi.
• Bakım yönetimi: Çalışma süresi, üretim döngüsü veya anahtarlama sayısına göre bakım uyarıları.

Haberleşme ve Sistem Entegrasyonu

Saha tarafı (sürücüler)

Üst sistem tarafı (Process Gateway)

Gateway modüler çalışır; mevcut bir runtime üzerine sonradan kurulabilir ve aynı runtime ile birden fazla gateway örneği çalışabilir. Ek olarak SAP (NetWeaver) ile çift yönlü veri alışverişi, ISA-95 ekipman modellemesi ve metadata yönetimi desteklenir.

Güvenlik ve Yedeklilik

• Sunucu yedekliliği: Sıcak yedek; Dominant ve Non-dominant davranış; Rated modunda puanlama ile birincil seçimi; dairesel yedeklilik (A, B ve C bilgisayarlarının birbirini yedeklemesi). Veri kaybı olmadan geçiş; arşiv ve kayıtlar yedeklilikle senkron.
• PRP: IEC 62439-3 PRP ek maliyetsiz desteklenir.
• Kullanıcı yönetimi: 256 kullanıcıya kadar, rol tabanlı; parola karmaşıklığı, geçmişi ve süresi; başarısız denemelerde kilitleme; Active Directory, AD-LDS ve RADIUS.
• E-imza ve denetim: Veri girişi ve reçete değişikliklerinde e-imza; biyometrik sistemler (örn. Nymi) desteği; kesintisiz audit trail.
• Şifreli haberleşme: Sunucu, client, arşiv ve web client arasında en az 192 bit şifreleme; OpenSSL 3 ile TLS; IPv6.
• Bütünlük: Program dosyası imzası, değişiklik geçmişi, Windows masaüstüne erişimi engelleyen güvenli işletim modu.
• Ağ izleme: SNMP trap ve INFORM, syslog.

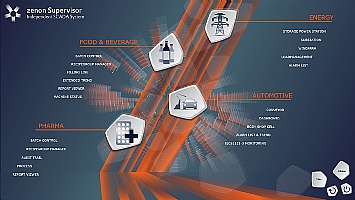

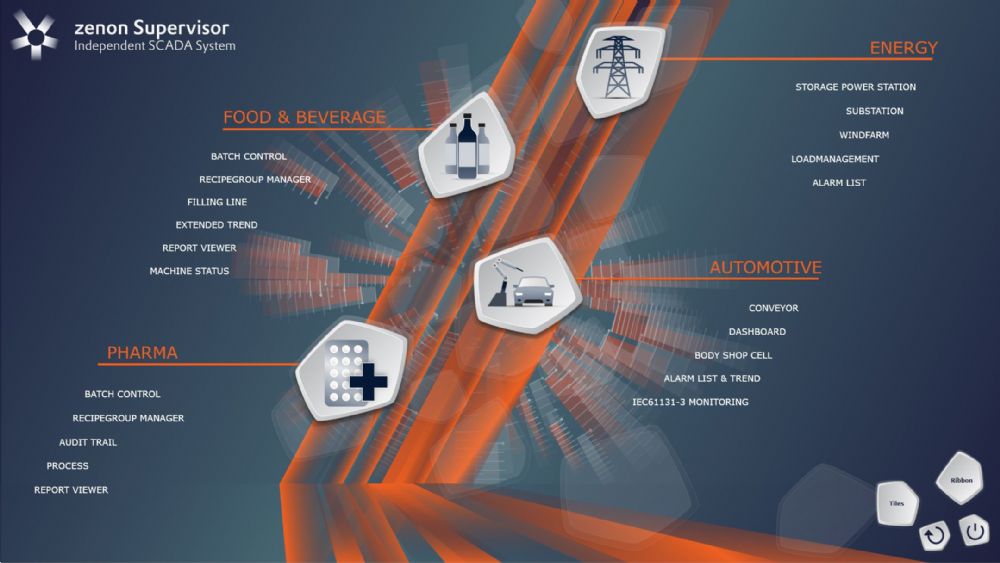

Kullanım Alanları

• Enerji: trafo merkezi otomasyonu, şebeke kontrol merkezleri, yenilenebilir enerji ve EV şarj altyapısı
• Makine ve üretim hatları, fabrika SCADA sistemleri
• Bina otomasyonu (BACnet) ve altyapı izleme
• İlaç ve gıda gibi doğrulama gerektiren sektörler (e-imza, audit trail)
• Su, gaz ve diğer şebeke uygulamaları (GIS entegrasyonu)
• Birden fazla sahanın tek merkezden izlendiği dağıtık sistemler

Teknik Özellikler

Sistem gereksinimleri ve limitler (zenon 15'e göre)

Uyumlu standartlar

• IEC 61850 (istemci Edition 2, UCAlug sertifikalı laboratuvar şartı)
• IEC 60870-5-101/103/104 ve IEC 62351
• IEEE 1815 (DNP3)
• IEC 61131-3 ve IEC 61131-10 (PLCopen)
• IEC 62439-3 (PRP)
• ISA-18.2 / IEC 62682 (alarm yönetimi)
• ISA-95 ekipman modellemesi, ISA-88 batch
• VDI/VDE/NAMUR 2658 (MTP)
• OPC UA

Sipariş seçenekleri

Lisans modülleri, sunucu ve client sayıları, sürücüler ve enerji modülleri uygulamaya göre belirlenir. Kapsam, lisanslama ve boyutlandırma için SGE Mühendislik ile iletişime geçin.

Sıkça Sorulan Sorular

Eğer zenon'un hazır, uygulamaya özel şablonlarını veya objelerini kullanmak isterseniz aşağıdaki linkten direkt olarak download ederek hem zaman kazanabilir, hem de projenizin standart bir şablonla görselliğini arttırabilirsiniz.
Örneğin; Enerji depolama uygulaması, Şalt sahası uygulaması, Güneş Santrali Uygulaması (GES), İlaç Sektörü Uygulaması...

Şablon Download

Neden zenon?

• zenon bağımsız bir scada yazılımıdır. Bağımsız olmasının yanında, bilinen tüm protokoller ile haberleşebilecek driver bulunduğundan tüm sistemlerin tek merkezden izlenmesine olanak tanıyan tek scada yazılımıdır.
• zenon dinamik bir yapıya sahiptir. Sektördeki tüm gelişmelere anında ayak uydurur. Bu özelliği ile Windows Server / 10/ 8 / 7 / ve CE altında çalışabilen ilk scada yazılımıdır. Aynı şekilde SQL server 2017 ve SAP gibi veri tabanları ile %100 uyumludur.
• zenon, multi touch paneller ile uyumlu çalışan ilk scadadır.
• zenon, içinde entegre soft PLC (Zenon Logic) bulunan tek scadadır. Bu modül ile sahada yazacağınız PLC programını ek bir editöre ihtiyaç duymadan PC de yazar test eder ve IEC 61131 standardı ile uyumlu PLC lere direkt olarak yazarak zamandan ve paradan tasarruf edersiz. Böylece scada ile PLC nizin %100 uyumlu çalışacağından emin bir şekilde sahaya gidersiniz.
• zenon, patenti, Copadata ya ait üstün yedekleme teknolojisi (circular redundancy©) ile size sınırsız yedekleme olanakları sunar. Örneğin sınırsız sayıda birbirinin yedeği server oluşturabilir dilerseniz bir veya daha fazla server a bağlı sınırsız sayıda Client kurabilirsiniz.
• zenon web server ile herhangi bir PC den, dünyanın herhangi bir yerinden server a kullanıcı adı ve şifre ile bağlanıp, gerçek zamanlı olarak verileri izleyebilir dilerseniz sahayı kontrol edebilirsiniz.
• Yedekli server yapısında serverlardan biri kapanıp tekrar geri geldiğinde tüm veriler yeni açılan server yazılımı tarafından anında kopyalanarak, veri kaybının önüne geçilir. %100 verilerin yedeğinin geri alınması özelliği sadece Zenon Scada da bulunmaktadır.
• Güvenilirliği sürekli test edilen zenon scada nın üstün güvenlik ve şifreleme yapısı ile uzak bağlantılarda tüm verilerinizin güvenliğinin garanti olduğundan emin olursunuz.
• zenon da gelişmiş alarm algılama ve arşivleme özelliği bulunmaktadır. Alarmlar ve sistem olayları ayrı ayrı kategorize edilerek kaydedilebilir. Dilerseniz alarm durumunda e-mail ile veya cep telefonunuza mesaj ile alarm bilgisi alabilirsiniz.
• zenon tek bir yazılım ile tüm projelere aynı çözümü sunmaz, zenon sektöre özel geliştirdiği scada yazılımları ile endüstri, enerji, gıda, ilaç, otomotiv sektörlerine özel çözümler sunan tek scada dır.
• zenon kolay mühendislik arayüzü ile aylar sürecek scada projelerinin günler hatta saatler içinde tamamlanmasına olanak tanır. Böylece hem paradan hemde zamandan tasarruf edersiniz.

İşte bu nedenle biz Zenon u tercih ettik, sizde deneyin Zenon farkını görün, vaz geçemeyeceksiniz.

zenon Scada; Siemens (SAT 230), Sprecher Automation (Sprecon V460), ABB (ABB-zenon) gibi dünya çapında firmalar tarafından kendi isimleri ile OEM olarak yıllardır kullanılmaktadır.
