Ürüne Genel Bakış

Hibrit güneş ve batarya santralleri, her biri kendi izleme portalı, veri biçimi ve protokolü olan birden fazla ekipman üreticisinin cihazlarını bir araya getirir. Etkin kontrol, bu sistemlerin hepsini yeni bir parçalanma katmanı yaratmadan bağlamayı gerektirir. Sorun yalnızca işletme karmaşıklığı değildir; önlenebilecek verim kaybı, kaçan gelir ve artan O&M maliyetidir.

zenon Energy Edition, donanımın üzerinde duran ve üreticiden bağımsız çalışan bir yazılım katmanıdır. GES, batarya enerji depolama sistemi (BESS) ve trafo merkezi varlıklarının izlenmesini ve kontrolünü tek platformda birleştirir. Mevcut donanımın yerini almaz; onun üzerine oturarak gerçek zamanlı görünürlük, alarm yönetimi ve tüm hibrit santral için performans raporlaması sağlar. Çözüm, daha önce hazırladığımız zenon Supervisor tabanlı HMI/SCADA platformu üzerinde çalışır.

Bu yaklaşım, kontrol mantığının tescilli donanımdan ayrıldığı yazılım tanımlı otomasyondur (Software-Defined Automation). Tüm kaynaklardan gelen veri, tek ve tutarlı bir HMI üzerinden sunulur; operatör tüm santrale tek ekrandan bakar. Sonuç; standart işletme, daha hızlı arıza tespiti ve portföy büyüdükçe karmaşıklığı çoğaltmadan ölçeklenebilmektir.

Öne Çıkan Özellikler

• Tek yazılım katmanı: GES, BESS ve trafo merkezi tek SCADA, tek HMI ve tek historian üzerinde.
• Üreticiden bağımsız bağlantı: IEC 61850, DNP3, Modbus, SunSpec, OPC UA ve 300'den fazla protokol.

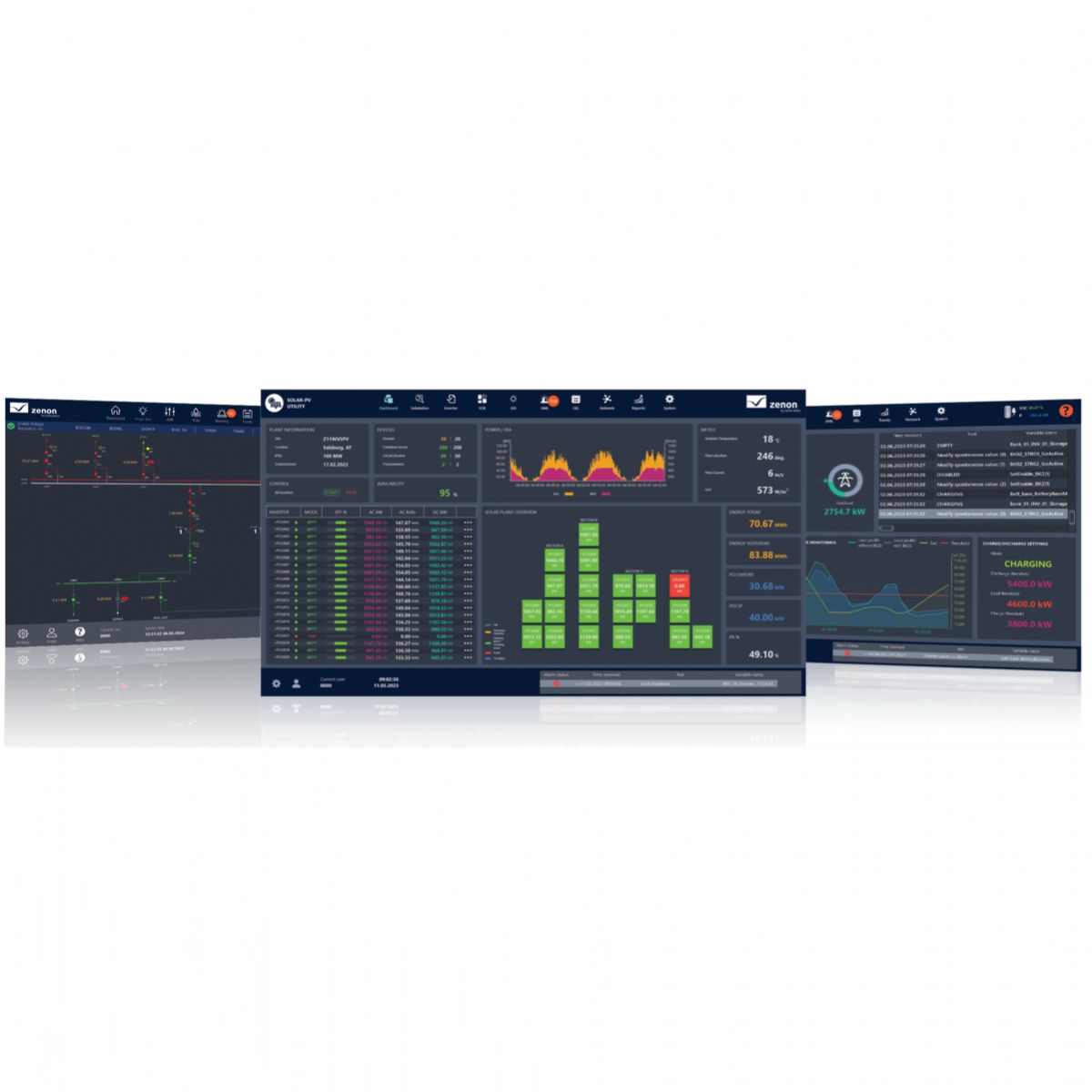

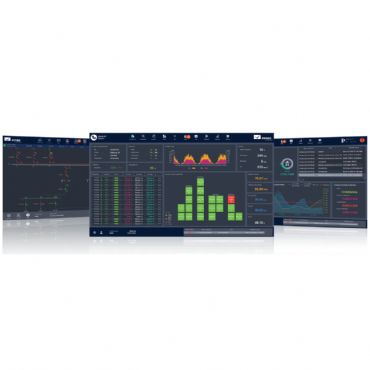

• Birleşik santral panosu: Enerji üretimi, santral performansı ve varlık sağlığına genel bakış.
• Detaylı inverter ve BESS izleme: İnverter durumu ve performansı; batarya sağlığı, şarj durumu (SoC) ve güç dönüştürme sistemi durumu.
• Alarm ve olay kaydı: Akıllı alarm yönetimi ile daha hızlı arıza teşhisi.
• IEC 61724 performans raporlaması: Uluslararası standartla uyumlu otomatik raporlama.
• Trafo merkezi SCADA: Tek hat şeması, kumanda ve olay sıralaması (SoE); ayrı bir trafo merkezi SCADA'sına gerek bırakmadığı belirtilir.
• Uzaktan görselleştirme: Mobil cihaz, tablet ve web istemcisi ile her yerden izleme ve kontrol.
• Kesintisiz sunucu yedekliliği ve edge veri kaydedici: Sunucu arızasında süreklilik; haberleşme kesintisinde yerel veri tamponlama.
• Şablon tabanlı mühendislik: Birden fazla sahada yeniden kullanılabilir ekranlar, alarm mantığı ve rapor şablonları.
• Açık entegrasyon: Güvenli REST API, SQL ve GraphQL arayüzleri, Excel eklentisi, sertifikalı SAP entegrasyonu.
• Siber güvenlik: IEC 62443-4-1 uyumlu güvenli geliştirme, IEC 62351, rol tabanlı erişim, merkezi denetim izi ve SIEM entegrasyonu.

Fonksiyonlar

Güneş enerjisi (Solar PV)

Operatörler ve O&M yöneticileri, tüm portföy genelinde santral performansı, enerji üretimi ve varlık sağlığı hakkında gerçek zamanlı görünürlük kazanır. Arızalar daha hızlı tespit edilir, şebeke olaylarına güvenle yanıt verilir; alarm seli azalır ve duruş süresi en aza iner. Birleşik arayüz, farklı varlık yapılandırmalarında ekiplerin karışıklığını ve eğitim süresini azaltır.

• Güneş meteorolojik izleme: Güneş radyasyonu ve PV performansının santral genelinde görsel gösterimi.
• Detaylı inverter izleme: İnverter performansı ve sağlığına gerçek zamanlı görünürlük.
• Isı haritaları ve panolar: Santral genelinde performans farklarını bir bakışta gösterir.
• Tahmin entegrasyonu: Üretim tahmini için tahmin hizmetleriyle entegrasyon.

Batarya enerji depolama (BESS)

BESS, hibrit sistemin esnek parçasıdır: enerji kaydırma, şebeke hizmetleri ve yedek güç sağlar. zenon, BESS'i güneş enerjisi ve trafo merkezi kontrolüyle entegre eder; tüm varlıklarda koordineli dağıtım ve optimizasyona imkan tanır. Üretici, bu görünürlüğün enerji ticareti ve şebeke hizmetlerinden elde edilebilecek gelir potansiyelini artırdığını belirtir.

• BESS izleme: Batarya sağlığı, şarj durumu ve güç dönüştürme sistemi durumunun gerçek zamanlı izlenmesi.
• Tutarlı veri: Birleşik veri modeli, merkezi historian ve tüm varlıklarda senkronize sorgulama ile gecikme, çakışan set noktaları ve BMS haberleşme kesintilerinden kaynaklanan veri tutarsızlıkları azaltılır (üretici beyanı).
• Edge veri kaydedici: Haberleşme kesintilerinde bile güvenilir veri toplama için yerel kayıt ve tamponlama.

Trafo merkezi

Trafo merkezi, şebeke bağlantı noktasıdır; uyumluluk, güvenilirlik ve siber güvenliğin en çok önem taşıdığı yerdir. Üretici, çoğu yenilenebilir SCADA sisteminin inverter seviyesinde durduğunu, zenon'un ise tam trafo merkezi otomasyon özellikleriyle ayrı bir trafo merkezi SCADA sistemi ihtiyacını ortadan kaldırdığını belirtir.

• Tek hat şeması: Şalt sahası durumunun grafik gösterimi.
• Kumanda: Şebeke bağlantısının güvenle yönetilmesi için anahtarlama komutları.
• Şifreli olay sıralaması (SoE): Şifreli SoE kaydı ile izlenebilirlik.

Alarm yönetimi, trend ve raporlama

• Alarm ve olay kaydı: Akıllı alarm yönetimi; alarm selini azaltır, arıza teşhisini hızlandırır.
• Canlı ve geçmiş trend: Performans analizi için gerçek zamanlı ve tarihsel veri görselleştirmesi.
• Performans raporlaması (IEC 61724): Uluslararası standartla uyumlu otomatik performans raporlaması.
• Haberleşme ağı izleme: SNMP tabanlı ağ altyapısı sağlığı ve erişilebilirlik izleme.
• Coğrafi genel bakış (GIS): Varlık konumlarının ve durumlarının harita üzerinde portföy genelinde görselleştirilmesi.

Mühendislik ve çok sahalı standartlaştırma

Portföy genelinde standartlaştırma; yeniden kullanılabilir mühendislik şablonları, merkezi sürüm kontrolü ve çok sahalı mimariyle sağlanır. Engineering Studio'da standart HMI ekranları, alarm mantığı ve rapor şablonları bir kez tanımlanır ve her yeni sahaya dağıtılır. Bu, tutarlı işletim sağlar, mühendislik eforunu ve toplam sahip olma maliyetini düşürür.

• Engineering Studio: Nesne yönelimli, şablon tabanlı, çok projeli mühendislik.
• Smart Object şablonları: İnverter, BESS, sayaç ve trafo merkezi cihazları için hazır şablonlar; birkaç fare tıklamasıyla uygulanır.
• Otomatik cihaz mühendisliği: Cihaz entegrasyonu için otomatik iş akışları; proje geliştirme süresini önemli ölçüde kısaltır.
• Açık içe/dışa aktarma: Diğer mühendislik araçlarıyla XML ve sihirbaz tabanlı veri alışverişi.

Kayıt ve Raporlama

• Historian: Tüm varlıklar için tek historian; zaman serisi verisine açık veritabanı arayüzleri (SQL, GraphQL) ve Excel eklentileriyle esnek erişim.
• IEC 61724 raporları: Otomatik performans raporlaması.
• Canlı ve geçmiş trend: Performans analizi.
• Merkezi denetim izi: Kullanıcı eylemleri ve olaylar için; şebeke uyumluluğu ve sürekli tehdit izleme ile birlikte kullanılır.
• SAP entegrasyonu: Sertifikalı ERP entegrasyonu; operasyonel veriyi mali verilerle birleştirerek varlık yaşam döngüsü yönetimini destekler.
• IIoT Services API: Enerji ticareti platformları, iş analizi araçları, bilet yönetim sistemleri ve her türlü pano için güvenli REST API.

Haberleşme ve Sistem Entegrasyonu

• Protokoller: IEC 61850, DNP3, Modbus, SunSpec, OPC UA ve 300'den fazla protokol; üreticiden bağımsız.
• PPC, SCADA ve BESS uyumu: Üretici, PPC, SCADA ve BESS kontrolleri arasındaki uyumsuzluğu proje gecikmelerinin ve devreye alma sorunlarının başlıca kaynağı olarak tanımlar; zenon'un tek mühendislik ortamıyla bunu giderdiğini belirtir.
• Üçüncü taraf sistemler: Enerji ticareti, bilet yönetimi, analiz araçları ve panolar (REST API); ERP (SAP).
• Ağ izleme: SNMP tabanlı haberleşme altyapısı izleme.
• Uzaktan erişim: Mobil cihaz, tablet ve web istemcisiyle santral panoları ve HMI ekranları.
• Güvenlik: IEC 62443-4-1 uyumlu SDL, rol tabanlı erişim, IEC 62351 uyumlu şifreli haberleşme, güvenli uzaktan erişim, SIEM entegrasyonu.

Kullanım Alanları

• Hibrit GES + BESS santralleri
• Mevcut GES'e batarya depolama ekleme (kademeli modernizasyon)
• Çok üreticili inverter, batarya ve trafo merkezi ekipmanı bulunan santraller
• Çok sahalı yenilenebilir enerji portföyleri ve merkezi izleme
• Şebeke bağlantı noktası (trafo merkezi) yönetimi gereken santraller
• O&M şirketleri ve işletme merkezleri
• Sistem entegratörleri ve mühendislik firmaları (standart şablonlarla çoklu saha)
• Varlık sahipleri: donanım bağımsızlığı ve yatırım koruma

Teknik Özellikler

Platform, protokoller ve standartlar

Sipariş seçenekleri

Lisans modülleri, sürücüler, sunucu ve istemci sayısı santralin büyüklüğüne, varlık karışımına ve istenen fonksiyonlara göre belirlenir. Kapsam, lisanslama ve boyutlandırma için SGE Mühendislik ile iletişime geçin.
