Ürüne Genel Bakış

zenon Logic, entegre IEC 61131-3 programlama ortamı ve sanal PLC çözümüdür. Logic Studio güçlü ve esnek bir IEC 61131-3 programlama ortamı sunar; derlenen kodu ise sanal PLC olarak çalışan Logic Service yürütür. zenon Logic Studio, zenon Software Platform'un Engineering Studio ortamına doğrudan entegredir ve proje konfigürasyonunu daha hızlı, daha güvenilir ve daha verimli hale getirir.

zenon Logic, 2001'den bu yana zenon Software Platform'un ayrılmaz bir parçasıdır. HMI/SCADA dünyası ile PLC dünyasını, mantıklı olduğu yerde tek çatı altında birleştirir. Çözüm, zenon Supervisor tabanlı HMI/SCADA platformu ile birlikte çalışır.

Öne Çıkan Özellikler

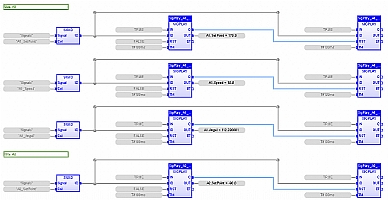

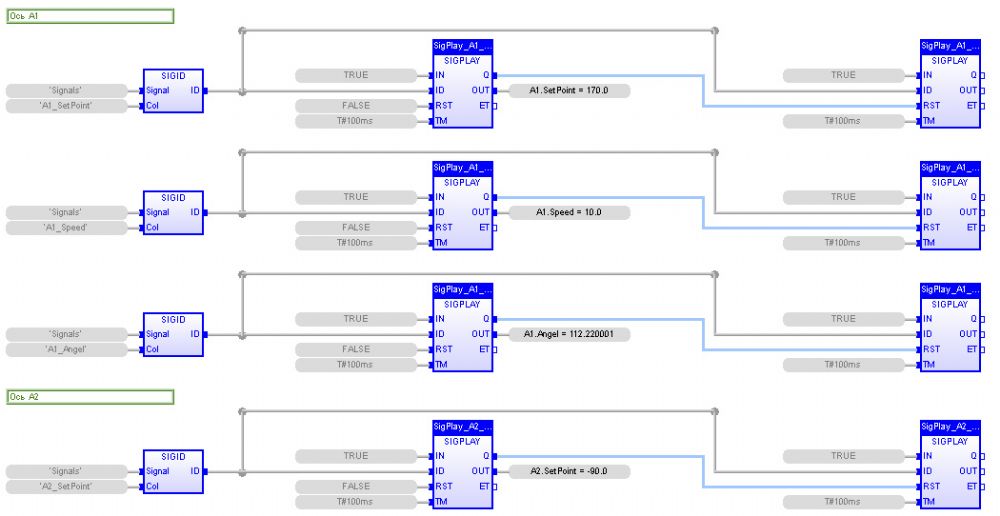

• IEC 61131-3 uyumlu programlama sistemi: Logic Studio ile Sequential Function Chart, Function Block Diagram, Ladder Diagram ve Structured Text; ayrıca Python kodu entegre edilebilir.
• SCADA ve PLC programlama tek sistemde: zenon Software Platform genelinde ortak veritabanı kullanılır.
• Sanal PLC (Soft PLC): Logic Service, yazılım olarak çalışır; PLC, endüstriyel PC, edge cihaz, sunucu veya veri merkezinde konumlandırılabilir.
• Docker ile konteynerleştirme: Sanal PLC Docker ile konteynerleştirilebilir.
• Windows ve Linux: zenon Logic Service, Linux üzerinde de çalıştırılabilir.
• Güvenli test ve simülasyon: PLC kodu ve dijital ikizlerle projeler güvenle ve verimli biçimde test edilir.
• IEC 61131-10 desteği: IEC 61131-3 projelerinin dışa ve içe aktarımı ile esnek mühendislik.
• Karmaşık hesaplamalar: Örneğin Genel Ekipman Verimliliği (OEE) gibi performans göstergesi hesapları.
• Olay tamponlama: Bağlantı kesintilerinde değerler ara belleğe alınır, bağlantı gelince iletilir.
• Çevrimdışı simülasyon ve çevrimiçi hata ayıklama: Mühendislik aşamasında hedef PLC simüle edilir.

Fonksiyonlar

zenon Software Platform içinde zenon Logic'in rolü

zenon Logic, düşük kod/kodsuz (low-code/no-code) prensibiyle kapsamlı bir endüstriyel otomasyon uygulamasının konfigürasyonunu ve PLC programlamasını tek bir çatı sistemde birleştirir. Kolayca anlaşılır ve yönetilebilir bir mühendislik ortamı sağlar.

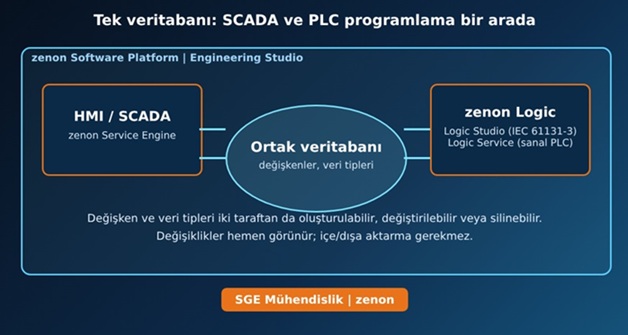

Şekil 1: SCADA ve PLC programlama tek veritabanında

Tek tutarlı veritabanı

zenon Logic, yazılım platformu içinde tek tutarlı bir veritabanı kullanır. PLC programı yazıldıktan sonra tüm veriler SCADA sisteminde hazırdır; zahmetli içe ve dışa aktarma işlemleri ve gereksiz manuel iş ortadan kalkar. Ortak değişkenler ve veri tipleri iki sistemden de oluşturulabilir, değiştirilebilir veya silinebilir; paylaşılan veriler anında kullanılabilir ve değişiklikler diğer sistemde hemen görünür.

• Önemli zaman tasarrufu: İçe/dışa aktarma süreçleri azalır.
• Veri listeleri bir kez tutulur: Listeler iki kez oluşturulup yönetilmez.
• Yüksek güvenilirlik: Tutarlı veritabanı ve hata önleme sayesinde proje kurulumu ve devreye almada güvenilirlik artar.
• Daha düşük proje maliyeti: Zaman ve maliyet tasarrufu sağlanır, bakım daha kolay yönetilir.
• Görünürlük kontrolü: Yalnızca zenon Service Engine için öngörülen değişkenler yalnızca o listede, PLC değişkenleri yalnızca zenon Logic listesinde yer alır. Diğer sistemin de ihtiyacı olursa görünürlük anında açılabilir.

PLC sanallaştırma ve konteynerleştirme

Donanımdan bağımsız yazılım tabanlı kontrol sistemlerine Soft PLC denir. PLC mantığı ve uygulama programı yalnızca yazılım olarak bulunuyorsa, çözüm neredeyse her donanımda sanal PLC olarak çalıştırılabilir. zenon Logic uzun süredir bir Soft PLC çözümüdür ve geniş ölçüde sanallaştırma sunar. Sanal PLC olarak Docker ile konteynerleştirilebilir; bu da uygulamada yüksek derecede açıklık ve esneklik sağlar.

Gereksinime göre zenon Logic bir PLC veya endüstriyel PC üzerinde, makineye yakın bir edge cihazda, şirketin kendi sunucu odasında ya da kurumsal veri merkezinde çalışabilir. Tamamen sanallaştırılmış Yazılım Tabanlı Endüstriyel Kontrol (Industrial Control as a Service, ICaaS) uygulamaları da mümkündür; bu nedenle zenon Logic, "yazılım tanımlı otomasyon" senaryolarında da önemli rol oynar.

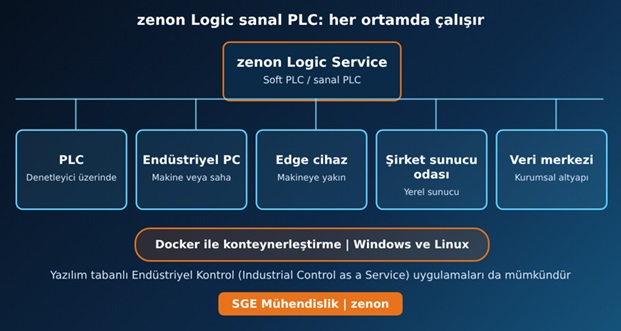

Şekil 2: zenon Logic Service çalışma ortamları

Karmaşık hesaplamalar ve KPI

zenon Logic, karmaşık hesaplamalar için kullanılabilir; örneğin Genel Ekipman Verimliliği (OEE) gibi performans göstergesi hesapları. Örnek olarak içecek dolum makinesinde gerçek zamanlı OEE hesabı için gereken hat verisi, zenon içindeki zenon Logic ile kullanılabilirlik, performans ve kalite hesapları için sürekli sağlanabilir. Yazılım olarak entegre mantık, hesaplama ve mantıksal kontroller için çok yönlü bir araçtır.

Simülasyon ve dijital ikiz

zenon Logic, proje simülasyonu için de kullanılır. Mühendislik aşamasında hedef PLC'yi simüle eder ve testler sırasında gerçekçi değerler sağlar. Böylece projenin gerçek hayatta nasıl çalışacağı hemen görülür. Bu dijital ikiz yaklaşımı, pahalı test donanımına ihtiyaç duymadan devreye almadan önce hata ve riskleri gidermeye yardımcı olur.

Veri bütünlüğü: olay tamponlama

zenon Logic, olayları ara belleğe alarak veri bütünlüğünü destekler. Bağlantı kesintisi olduğunda değerler otomatik olarak ara belleğe alınabilir ve bağlantı yeniden kurulur kurulmaz iletilir.

Açık platform: IEC 61131-10

zenon Logic, IEC 61131-3 projelerinin dışa ve içe aktarımı için IEC 61131-10 standardını destekler; böylece projeler farklı mühendislik ortamları arasında sorunsuzca taşınabilir. Dağıtık mühendislik de mümkündür.

zenon Logic ve Linux

Esneklik ve açıklık için zenon Logic Service yalnızca Windows'ta değil, Linux üzerinde de çalıştırılabilir. Özellikle konteynerleştirilmiş ortamlarda Linux kullanımı kolay bakım, maliyet verimliliği, ölçeklenebilirlik, esneklik ve birlikte çalışabilirlik gibi avantajlar sunar.

Soft PLC ile donanım maliyetini azaltma

zenon Logic, makine ve sistem kontrolü için Soft PLC olarak kullanılabilir; bu da donanım maliyetlerini azaltabilir. SCADA/HMI dünyası ile PLC dünyası ortak veritabanıyla bağlandığından hatalar önlenir, mühendislik ve bakım hızlanır.

Kayıt ve Raporlama

• Kod dokümantasyonu: PLC kodu için dokümantasyon desteği.
• Çevrimiçi hata ayıklama: Çalışan programın canlı izlenmesi ve hata ayıklama.
• Olay tamponlama: Bağlantı kesintilerinde veri kaybını önleyen ara bellekleme.
• Ortak veri: PLC değişkenleri SCADA tarafında hemen kullanılabilir; alarm, trend ve raporlama için aynı veri kullanılır.

Haberleşme ve Sistem Entegrasyonu

• Öne çıkan protokoller: IEC 60870, IEC 61850, Modbus, Profinet, EtherNet/IP, OPC UA ve daha fazlası.
• Python: IEC 61131-3 dillerine ek olarak Python ile yazılan kod entegre edilebilir.
• Tek platform: zenon Software Platform genelinde ortak veritabanı.
• IEC 61131-10: Projelerin farklı mühendislik ortamları arasında aktarımı.
• SLC Editor: Entegre.
• Yedeklilik: Yedeklilik (redundancy) kullanımına uygundur.
• Program dönüştürme: Mümkündür.

Kullanım Alanları

• Makine ve sistem kontrolü için Soft PLC
• Genel Ekipman Verimliliği (OEE) ve diğer KPI hesaplamaları
• Mühendislik aşamasında hedef PLC simülasyonu ve dijital ikiz
• Edge cihazlarda makineye yakın kontrol
• Sunucu odası veya veri merkezinde sanallaştırılmış kontrol (ICaaS)
• Docker ve Linux tabanlı konteynerleştirilmiş otomasyon
• Bağlantı kesintisinde veri tamponlama gerektiren uygulamalar
• Enerji ve altyapı projelerinde hesaplama ve mantık işlemleri

Teknik Özellikler

Platform ve işlevler

Sipariş seçenekleri

Lisans kapsamı, çalışma zamanı sayısı ve çalışma ortamı uygulamaya göre belirlenir. Kapsam, lisanslama ve boyutlandırma için SGE Mühendislik ile iletişime geçin.
