Ürüne Genel Bakış

Proses endüstrisi; ilaç, kimya, elektronik, gıda ve içecek, petrol ve gaz gibi alanlarda önceden tanımlı reçetelere göre, kimyasal veya fiziksel dönüşümle ürün üretir. Doğru çözümü seçmek, dijitalleşme ve proses otomasyonu ile verimliliği korumanın veya artırmanın anahtarıdır.

Bu alanın temel zorlukları şunlardır: proses aşamalarının izlenmesi (numune alma ve laboratuvar testleri zaman alır), partiden partiye tutarsızlık (malzeme kalitesi, operatör becerisi, ekipman kalibrasyonu), fire (kimyasal ve fiziksel değişim geri döndürülemez), değişen müşteri beklentileri (küçük partiler, kısa ürün döngüleri), sıkı düzenlemeler ve stok yönetimi.

zenon Supervisor tabanlı proses otomasyonu çözümü; ISA-88 uyumlu batch kontrol, MTP ile modüler üretim, açık proses otomasyonu ve zenon OpenDCS ile bu zorluklara yanıt verir. Platform; HMI, SCADA, alarm yönetimi, historian, raporlama ve entegre Soft PLC fonksiyonlarını tek mühendislik ortamında toplar; sunucu ve client olarak çalışır, kritik proseslerde sıcak yedek (hot standby) ile çiftlenebilir.

Öne Çıkan Özellikler

• ISA-88 proses otomasyonu: Esnek proses tasarımı, yüksek güvenlik ve ISA-88 batch standardına uyum için araçlar; batch kontrol yönetimi.
• Modüler üretim (MTP): Prosesi küçük, bağımsız servislere bölen Plug & Produce yaklaşımı; VDI/VDE/NAMUR 2658 desteği.
• Açık proses otomasyonu: zenon Logic ve Siemens S7 TIA Portal için zenon Process Library.
• zenon OpenDCS: Donanımdan bağımsız, yazılım tabanlı, açık ve modüler yeni nesil DCS.
• Merkezi veri yönetimi: Kurum verisi tek merkezde toplanır; erişim ve güvenlik kontrollüdür.
• MES / ERP entegrasyonu: Körber MSI gibi hazır arayüzlerle proses ekipmanının MES'e bağlanması.

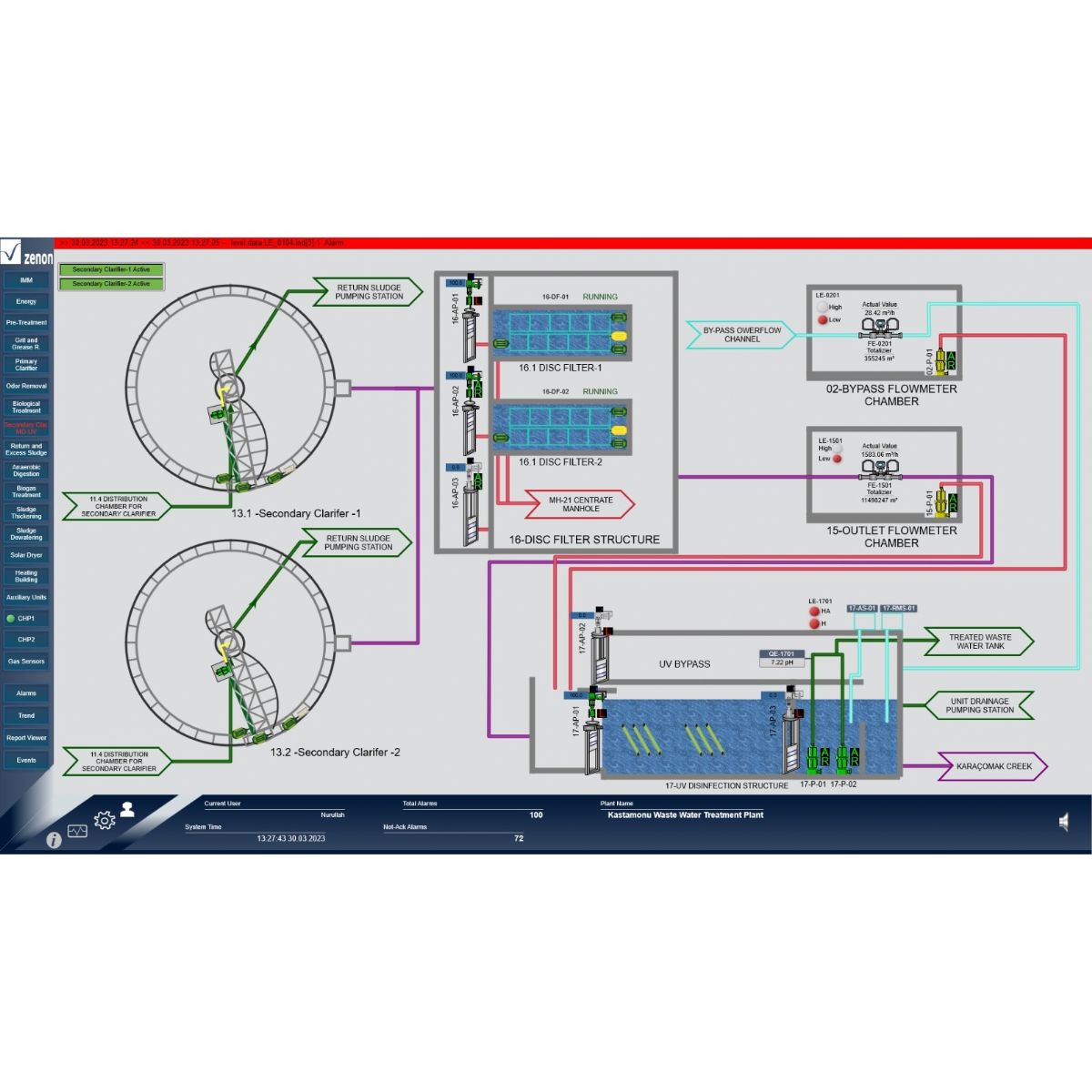

• Görselleştirme ve kumanda: Operatörlere ve kurumdaki paydaşlara sezgisel proses görselleştirme.
• İş akışı otomasyonu: Görevlerin otomatik tetiklenmesi; hata ve ürün kaybında azalma.
• 300'den fazla sürücü: Mevcut ve yeni ekipmanın entegrasyonu; hazır yedeklilik ve geriye dönük uyumluluk.

Fonksiyonlar

ISA-88 batch kontrol

• Ekipman ve prosedür ayrımı: Ekipman kontrolü ile prosedürel kontrol ayrılır; esnek ve düşük maliyetli parti değişiklikleri.
• Fazlar ve reçeteler: Fazlar bir kez doğrulanır; yeni ürün için yalnızca reçete doğrulanır.
• Grafik reçete düzenleme: Programlama gerektirmeden Matrix görünümü ve Procedure Function Chart (PFC).
• Test modu ve istisna raporları: Reçete çalışması doğrulanır; batch sonu raporunda süreç ve istisnalar.
• Ölçeklenebilirlik: Tek prosesten çok batchli entegre ortama; bulut, raporlama ve mobil çözümlerle genişletilebilir.

Modüler üretim ve zenon MTP Suite

• MTP Editor: MTP dosyalarını oluşturur ve düzenler; her adımda VDI/VDE/NAMUR 2658'e uygunluğu gerçek zamanlı denetler.
• Doğrulama servisi: MTP dosyalarının (üçüncü taraf dahil) uyumluluğunu kontrol eder.
• Merkezi MTP veritabanı ve PEA örnekleri: Tüm MTP dosyaları tek yerde; aynı şablondan birden fazla örnek.
• Process Orchestration Layer (POL): PEA örnekleri sürükle-bırak ile bağlanır; proses ekranları, değişkenler, ISA-88 batch fonksiyonları, OPC UA yapılandırması, raporlar, alarmlar ve audit trail otomatik üretilir.
• PEA Software Suite: Makine üstünde yerel kontrol ve HMI; ISA-88 batch kontrol, kullanıcı yönetimi, audit trail.
• MTP Gateway ve Soft Logic: Eski sistemler OPC UA üzerinden MTP biçiminde orkestrasyona bağlanır.
• Kapsam: MTP Parça 1-6, MTP Standard 2.0'a hazırlık; Orchestration Studio zenon 14'ten itibaren yerleşik.

zenon OpenDCS

• Yazılım tanımlı DCS: Tek bileşen yazılımdır; sanallaştırılmış ortamlar dahil birçok donanımda çalışır.
• Konteynerleştirilmiş runtime: IEC 61131-3 uyumlu, donanım bağımlılığını azaltır; denetleyici veya PLC güncellemesi gerekmeden merkezi fonksiyon dağıtımı.
• Düşük kod / kodsuz mühendislik: Parametreler, sihirbazlar, önceden doğrulanmış fonksiyon blokları ve proses kütüphanesi.
• Açık mimari: Saha ekipmanı ve denetleyicilerin seçime bağlı entegrasyonu; satıcıya bağımlılık düşüktür.
• IT ve OT verisi: Makineler, sensörler ve insanlar tek platformda.

Proses kontrolü ve operasyon

• Entegre Soft PLC: IEC 61131-3 ile zenon Logic; SCADA değişkenlerine doğrudan erişim; Linux üzerinde Docker ile çalışabilir.
• Alarm ve olay yönetimi: Alarm sınıfları ve grupları, filtreleme, yorum, ISA-18.2 doğrultusunda bastırma (shelving).
• Yedeklilik: Sıcak yedek sunucu; client'lar otomatik geçer, veri kaybı olmaz.
• Web ve mobil: HTML5 web görselleştirme; ek mühendislik gerekmez.
• İş akışı otomasyonu: Görevlerin otomatik tetiklenmesi.

Kayıt ve Raporlama

• Historian: Proses verisi milisaniye hassasiyetli zaman damgasıyla arşivlenir; uzun süreli saklama için SQL veritabanı.
• Batch raporları: Süreç ilerlemesi ve istisnalar; kalite kontrolü ve elektronik batch kayıtlarına veri.
• Düzenlemelere uyum: Ulusal ve uluslararası düzenlemeler, veri bütünlüğü ve denetim dokümantasyonu için veri yönetimi; kağıt dokümantasyonun azaltılması.
• Alarm ve olay listeleri: Kronolojik olay listesi, audit trail ve operatör işlem kaydı.
• Raporlama: Özel KPI ve trend raporları, talep üzerine kalite analizleri.

Haberleşme ve Sistem Entegrasyonu

• Standart arayüzler: OPC UA, Profinet, Modbus; üretici 300'den fazla yerel sürücü belirtir.
• MES / ERP: Körber MSI gibi hazır arayüzler; elektronik batch kayıtları için Plug & Produce entegrasyonu.
• Eski ekipman: MTP Gateway ve Soft Logic ile mevcut tesislerin MTP uyumlu hale getirilmesi.
• Üst sistem gateway'leri: IEC 60870-5-104, DNP3, OPC UA, ICCP ve Modbus gateway'i (V15 şartnamesine göre).
• Siber güvenlik: Rol tabanlı yetki, şifreli haberleşme (en az 192 bit, OpenSSL 3), imzalı dosyalar.

Kullanım Alanları

• İlaç ve yaşam bilimleri: batch üretim, küçük ve kişiselleştirilmiş partiler
• Modüler akış kimyası ve proses geliştirme laboratuvarları
• Kimya ve özel kimyasal üretim
• Gıda ve içecek proses hatları, bira üretimi
• Süreç iskeleleri (skid), temiz oda altyapısı ve yardımcı tesisler
• Çok satıcılı ortamlarda DCS yerine yazılım tabanlı kontrol
• Eski tesislerin modernizasyonu ve MTP uyumlu hale getirilmesi
• MES ve ERP bağlantılı proses tesisleri
• Elektronik, petrol ve gaz gibi reçete tabanlı üretimler

Teknik Özellikler

Standartlar ve platform bilgileri

Sipariş seçenekleri

Lisans modülleri, batch ve MTP bileşenleri, OpenDCS kapsamı, sürücüler ve entegrasyon arayüzleri uygulamaya göre belirlenir. Kapsam ve boyutlandırma için SGE Mühendislik ile iletişime geçin.
