Ürüne Genel Bakış

Akıllı binalar, çok sayıda otomatik bileşeni tek bir arayüzde birleştirerek bina teknolojisinin verimli kullanılmasını sağlar. zenon yazılım platformu; konfor için HVAC, aydınlatma ve pencere jaluzilerini kontrol eder, fotovoltaik (PV) üretimi izler, EV şarj istasyonu gibi elektrik tüketicilerini yönetir, işletme sorunlarını erken tespit eder ve sisteme yetkisiz erişimi önler.

Çözüm hem yeni yapılarda hem mevcut binalarda kullanılır. Mevcut altyapı ve cihazlar yeni bir merkezi bina kontrol sistemine entegre edilir; böylece eski binalarda tam altyapı yenilemesi gerekmez. zenon aynı zamanda enerji veri yönetim sistemi (EDMS) olarak çalışarak tüketimi azaltır ve ISO 50001 uyumunu destekler.

Çözüm, daha önce hazırladığımız zenon Supervisor tabanlı HMI/SCADA platformu üzerinde çalışır: hızlı proje geliştirme, yüksek enerji tasarrufu, basit işletim ve azami güvenilirlik hedeflenir; bina planlamasında da modernizasyonunda da kullanılabilir.

Öne Çıkan Özellikler

• Yeni ve eski binalar: Isıtma ve soğutma, aydınlatma, enerji izleme ve dağıtımı; mevcut cihazların merkezi sisteme entegrasyonu.
• Aydınlatma ve dış gölgelendirme: Manuel kumanda için HTML arayüzler, otomasyon için mantık blokları; güneş radyasyonu, doluluk takvimi ve hava durumuna göre.

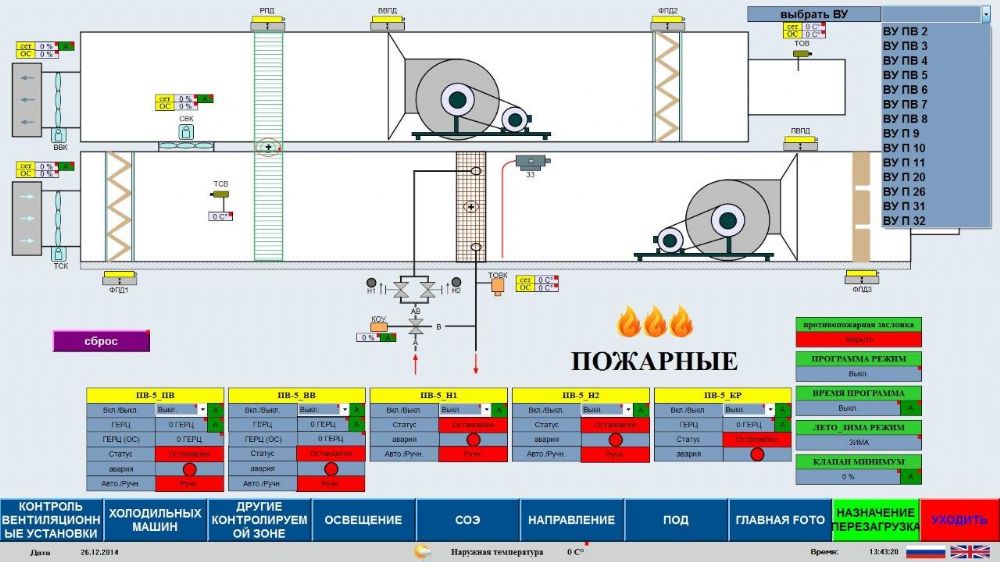

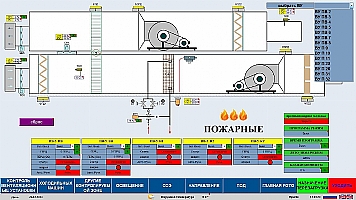

• HVAC kontrolü: Oda ve dış ortam sıcaklığı, nem ve CO2 sensör verileriyle enerji tasarrufunu azamileştiren kontrol.
• Termal konfor: PMV ve PPD indeksleriyle analitik konfor belirleme.
• Enerji ve yenilenebilir: PV üretim izleme, EV şarj istasyonu gibi tüketicilerin kontrolü, EDMS.
• Erken sorun tespiti: 7/24 gerçek zamanlı alarm; akıllı telefon ve tabletten izleme; acil alarmda e-posta veya telefon araması.
• Veri kaydı ve dokümantasyon: Kağıt kontrol listelerinin yerini zaman damgalı kayıtlar alır; yasal gerekliliklere uygun arşivleme.
• Erişim ve güvenlik: Kamera entegrasyonu, giriş-çıkış kontrolü; yetkisiz erişimin önlenmesi.
• Esnek mühendislik: Şablonlar, Smart Object şablonları ve hazır arayüz bileşenleri.

Fonksiyonlar

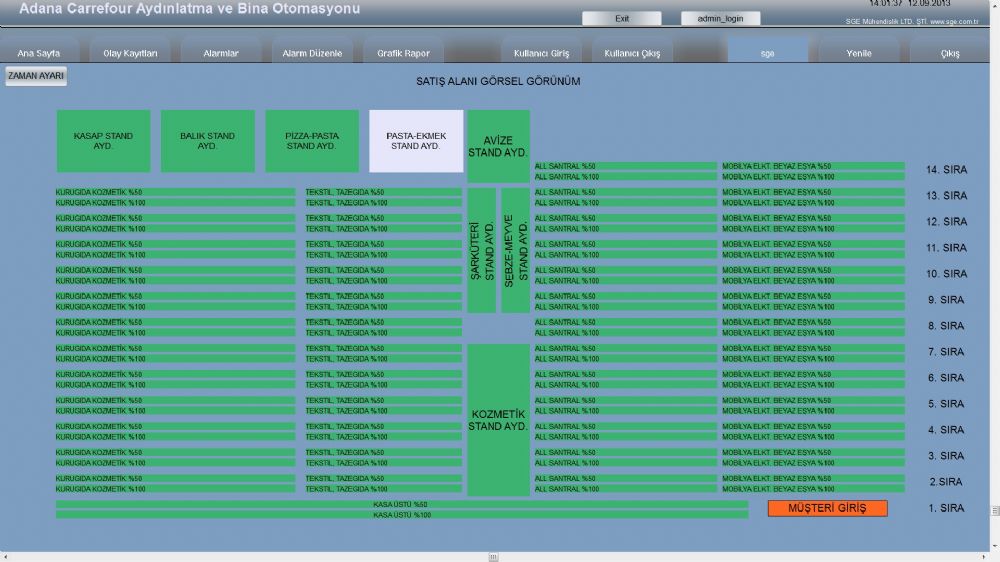

Aydınlatma ve dış gölgelendirme

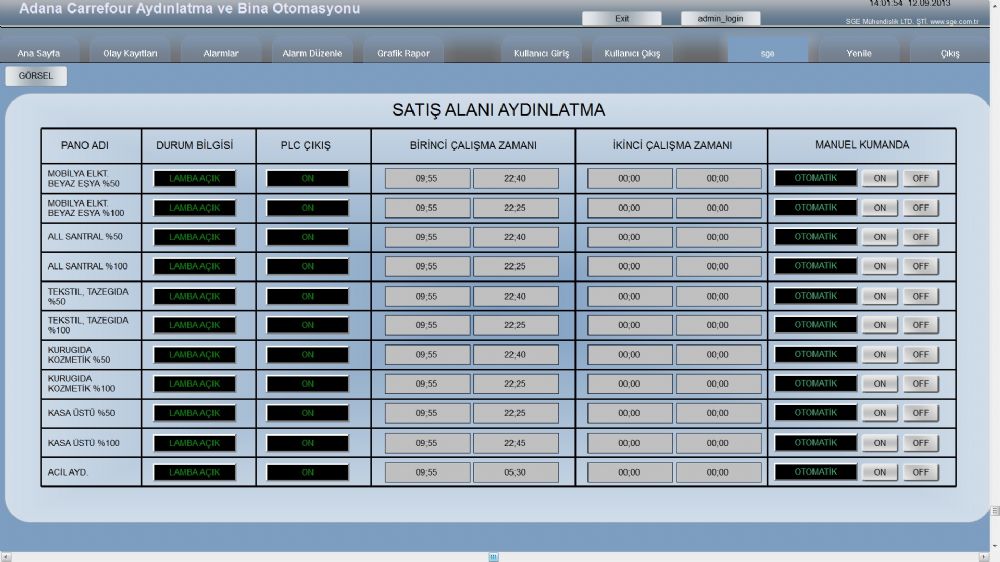

• Manuel ve otomatik kumanda: HTML arayüzlerle manuel işletim; mantık bloklarıyla otomasyon.
• Güneş ve hava durumuna göre: Güneş radyasyonu, doluluk takvimi ve hava koşullarına göre kontrol; dış jaluziler hava koşullarına göre otomatik indirilir veya kaldırılır.
• Yaz aşırı ısınması: EN 16798 ve EN 13363 ile ulusal bina yönetmeliklerinde belirtilen yaz termal koruması için gölgelendirme, yalıtım ve havalandırma stratejileri.
• Kazanç: Daha düşük enerji maliyeti ve aşırı hava koşullarında jaluzi hasarından doğan onarım maliyetinde azalma.

Isıtma, soğutma ve konfor

• Sensör verileri: İç ve dış ortam sıcaklığı, nem ve CO2 konsantrasyonu.

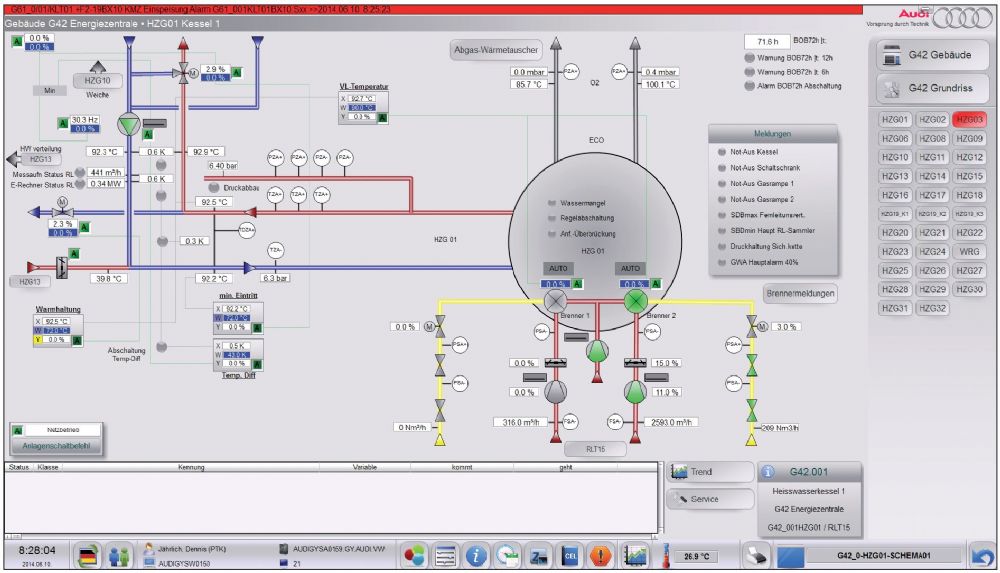

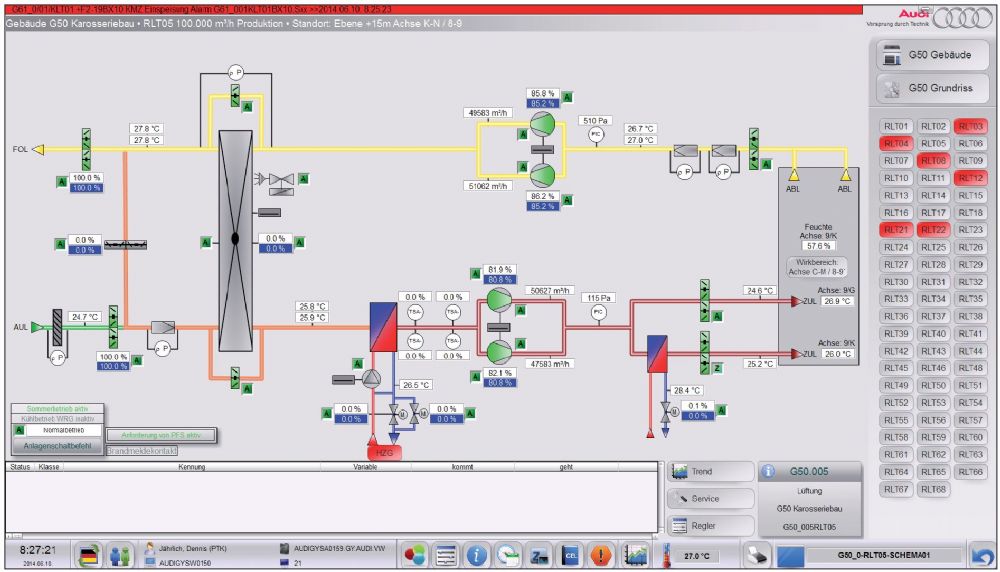

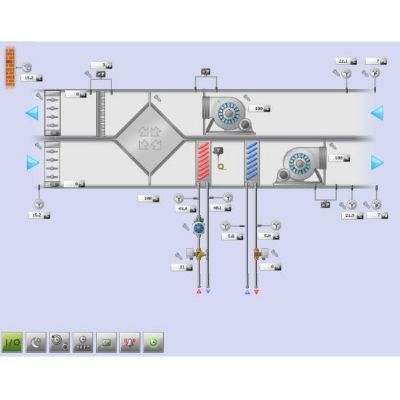

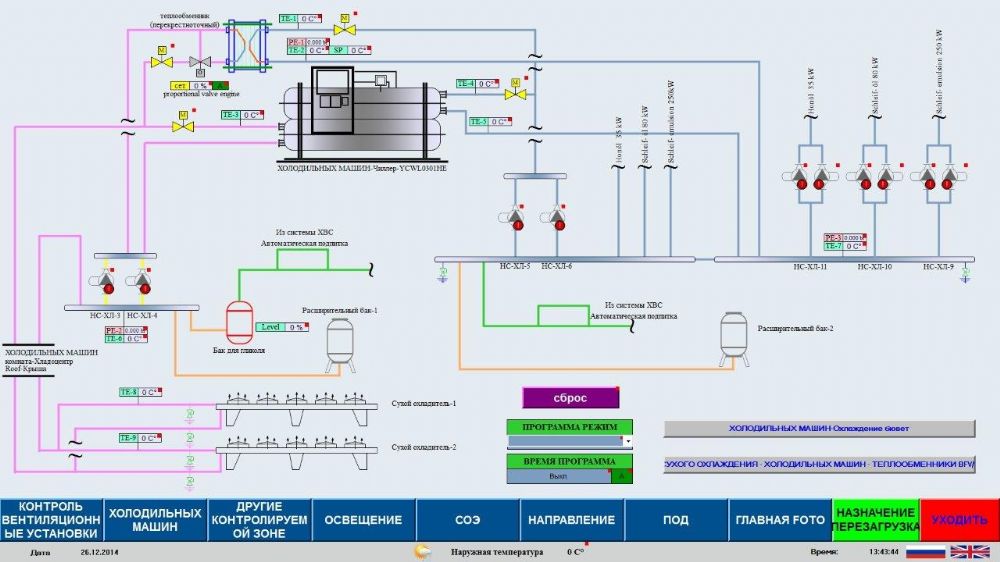

• HVAC kontrolü: Odalardaki HVAC sistemleri; sıcaklık ve ısıtma döngüleri enerji tasarrufu için düzenlenir.
• Termal konfor analizi: PMV (tahmini ortalama oy) ve PPD (memnun olmayanların tahmini yüzdesi) indeksleri ve yerel kriterler; sıcaklık, nem ve hava hızı faktörleri.

İzleme, alarm ve bakım

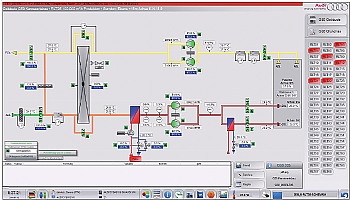

• Gerçek zamanlı ve geçmiş veri: İşletme verisine anlık erişim; etkileşimli trend eğrileri ve raporlarla geçmiş değerlendirme.
• Alarm yönetimi: Akıllı telefon ve tabletten 7/24 alarm görüntüleme; acil alarmda e-posta veya telefon araması.
• Bakım planlama: Tüm bina ekipmanı için bakım görevlerinin planlanması.
• Erişim ve kamera: İç ve dış mekanlarda sürekli izleme ve kayıt için kameralar; giriş-çıkış kontrolü.

Kayıt ve Raporlama

• Kayıt altına alma: Süreçler ve ölçümler zaman damgasıyla kaydedilir; kağıt kontrol listeleri ve manuel dokümantasyon azalır.
• Yasal arşivleme: Veriler yasal gerekliliklere uygun biçimde arşivlenir.
• Raporlar ve trend analizleri: Kararları destekler, verimsizlikleri gösterir; işletme maliyetini ve kaynak kullanımını azaltır.
• Enerji veri yönetimi: Bina enerji tüketimi, dağılımı ve ISO 50001 çalışmaları için analiz ve raporlar.
• Historian: Her veri noktası milisaniye hassasiyetli zaman damgasıyla arşivlenir.

Haberleşme ve Sistem Entegrasyonu

• Mevcut altyapı: Farklı üretici ve nesil cihazların merkezi bina kontrolüne dahil edilmesi.
• Protokoller: OPC UA ve BACnet gibi yerel sürücüler; üretici 300'den fazla protokol belirtir. EV şarj için OCPP desteği de bulunur (Supervisor içeriğine göre).
• Entegre kontrol: IEC 61131-3 Soft PLC ile bina mantığı.
• Üst sistemler: OPC UA, SQL, REST; ISO 50001 çalışmaları için enerji verisinin dışarı aktarımı.
• Mobil ve web: HTML5 web görselleştirme ile akıllı telefon ve tablet erişimi.
• Güvenlik: Rol tabanlı yetki, Active Directory, şifreli haberleşme (en az 192 bit, OpenSSL 3), imzalı dosyalar.

Kullanım Alanları

• Ofis, iş merkezi ve kamu binaları
• Alışveriş merkezleri, oteller ve hastaneler
• Okullar, üniversiteler ve kampüsler
• Fabrika yan binaları, depolar ve lojistik merkezleri
• Mevcut binaların modernizasyonu (yeniden yapılandırma olmadan)
• PV ve EV şarj altyapılı binalar
• Veri merkezleri ve teknik tesisler
• Akıllı şehir ve çok binalı portföy yönetimi
• Gıda ve ilaç tesislerinde bina ve temiz oda altyapısı

Teknik Özellikler

Standartlar ve platform bilgileri

Sipariş seçenekleri

Lisans modülleri, sürücüler (BACnet, OPC UA vb.), EDMS ve Historian kapsamı bina büyüklüğüne ve uygulamaya göre belirlenir. Keşif, boyutlandırma ve teklif için SGE Mühendislik ile iletişime geçin.
