Ürüne Genel Bakış

Raylı sistem işletmeciliğinde enerji dağıtım ağının ve tünel sistemlerinin kesintisiz, güvenli ve izlenebilir işletilmesi gerekir. Çekiş gücü trafo merkezlerinden tünel yardımcı sistemlerine, kontrol odasından enerji yönetimine kadar farklı üreticilerin ekipmanı ve farklı protokoller bir arada çalışır.

zenon Energy Edition, raylı sistemlerde trafo merkezlerinin otomasyonu ve tünel yedek sistemlerinin kontrolü için kapsamlı çözümler sunar. Ayrıca toplu taşıma kontrol odaları için SCADA işlevleri sağlar ve taşımacılık alanında enerji yönetimini destekler. Hızlı proje yapılandırma, kolay işletim ve azami güvenlik sağlar. Çözüm, daha önce hazırladığımız zenon Supervisor tabanlı HMI/SCADA platformu üzerinde çalışır.

zenon ile raylı sistem güç ağları kolay ve ekonomik biçimde kontrol edilir ve bakımı yapılır. Sistem, raylı sistem güç ağlarındaki trafo merkezlerinin proje yapılandırmasını ve otomatik kontrolünü destekler. Ayrıca raylı sistem tünellerindeki acil güç kaynağı ve yangın alarm sistemleri gibi yardımcı sistemlerin izlenmesinde de kullanılabilir.

Öne Çıkan Özellikler

• Raylı sistem trafo merkezi otomasyonu: Güç ağındaki trafo merkezlerinin proje yapılandırması ve otomatik kontrolü.
• Tünel yedek sistemleri ve yardımcı sistem izleme: Acil güç kaynağı, yangın alarmı, kamera, aydınlatma ve interkom sistemlerinin izlenmesi.
• Kontrol odası SCADA: Toplu taşıma kontrol odaları için SCADA işlevleri.
• Enerji yönetimi: Taşımacılıkta enerji verisinin raporlanması ve yönetimi.
• Nesne yönelimli mühendislik: Trafo ve çıkış sahası gibi ortak nesneler için yeniden kullanılabilir sembol kütüphanesi.
• Command Sequencer: Anahtarlama işlemlerinin programlama olmadan yapılandırılan komut sekanslarıyla otomasyonu.
• Interlock: Basit proses interlock'tan otomatik hesaplanan topolojik interlock'a kadar merkezi yapılandırma.
• Yetki yönetimi: Komut işleme kullanıcı yönetimine bağlıdır; yalnızca yetkili personel komut girer.
• Entegre haberleşme protokolleri: IEC 61850, IEC 60870, DNP3 gibi protokoller; RTU olmadan üst kontrol merkezine doğrudan veri aktarımı.
• Açık sistem: Üçüncü taraf sistemler için ek arayüz katmanı gerekmez; ActiveX, .NET ve WPF kontrolleri eklenebilir.
• Substation HMI Application Set: Trafo merkezi HMI projesini hazır bileşen ve şablonlarla kurmak için uygulama seti.
• Görselleştirme, raporlama ve arşivleme: Özelleştirilebilir görselleştirme, dinamik raporlama, yasal gerekliliklere uygun arşivleme ve alarm mesaj listeleri.

Fonksiyonlar

Raylı sistem trafo merkezi otomasyonu

Raylı sistem güç ağlarında trafo merkezleri, çekiş enerjisinin ve yardımcı enerjinin dağıtım noktalarıdır. zenon, bu trafo merkezlerinin proje yapılandırmasını ve otomatik kontrolünü destekleyerek güç ağının daha az eforla ve daha ekonomik kontrol edilmesini ve bakımını sağlar.

• Tek hat şeması ve topolojik renklendirme: Şalt sahası durumunun grafik gösterimi; enerjili, enerjisiz ve topraklı bölümlerin otomatik renklendirilmesi.
• Anahtarlama kumandası: Koruma röleleri, RTU ve kontrolörlerin tek sistemde izlenmesi ve kumandası.
• Olay sıralaması (SoE): Milisaniye hassasiyetli olay kaydı ile arıza teşhisi.
• Substation HMI Application Set: Trafo merkezi HMI projesini kutudan çıktığı gibi kurmak için gerekli bilgi, bileşen ve şablonları içerir; ücretsiz deneme sunulur.

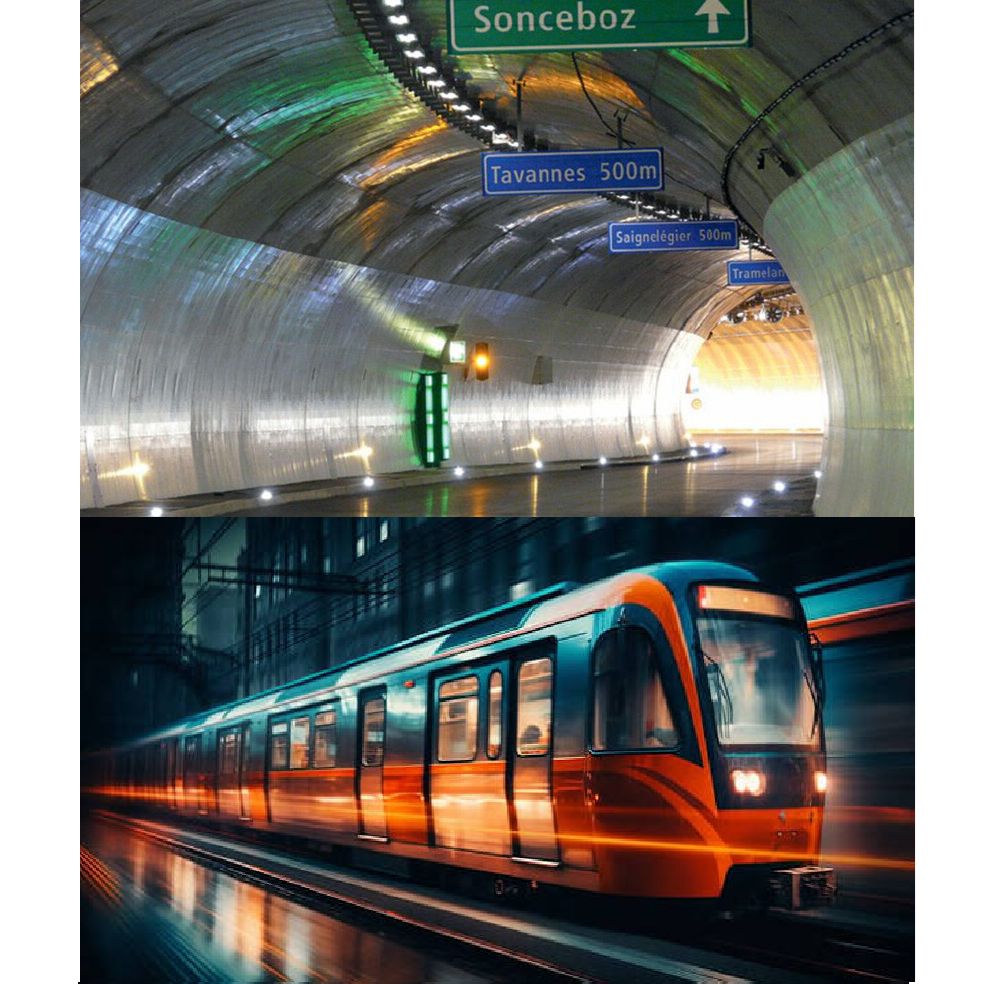

Tünel altyapısının kontrolü

zenon açık bir sistemdir; ek bir arayüz veya sistem katmanı olmadan farklı teknolojileri ve üçüncü taraf sistemleri destekler. Standart haberleşme protokollerine ek olarak ActiveX, .NET ve WPF kontrolleri de eklenebilir. Demiryolu tünelleri için bir izleme sistemi olarak zenon, çeşitli kaynaklardan veri alabilir.

• Acil güç ekipmanı: Yedek güç sistemlerinin durum ve alarmları.
• Yangın alarm sistemleri: Yangın alarmlarının merkezi izlenmesi.
• Kamera sistemleri, aydınlatma ve interkom: Tünel yardımcı sistemlerinin aynı HMI'da birleştirilmesi.
• Tünel yedek sistemleri kontrolü: Yedek sistemlerin otomasyonu ve izlenmesi.

Mühendislik: hatasız ve hızlı proje yapılandırma

Bir proje oluşturmak, trafo sahası ve çıkış sahası gibi birçok ortak nesnenin tasarımını gerektirir. Bu, zaman alıcıdır ve tekrarlayan iş hataya yol açabilir. zenon tamamen nesne yönelimli yapılandırılmıştır.

• Sembol kütüphanesi: Ortak semboller bir kez çizilir, merkezden yönetilir ve projeler arasında yeniden kullanılır.
• Yerine koyma mekanizması: Trafo ve çıkış sahası gibi aynı elemanlar nesne yönelimi ve yerine koyma ile yeniden kullanılır; tekrarlayan işler ve hatalar azalır.
• Tek tıkla entegrasyon: Bileşenler, prosesler ve fonksiyonlar kolayca entegre edilir; kapsamlı projeler hızlı ve verimli yapılandırılır, proje geliştirme süresi önemli ölçüde kısalır.

Command Sequencer: anahtarlama işlemlerinin otomasyonu

Command Sequencer, anahtarlama işlemlerinin yürütülmesini otomatikleştirir ve olası hataları önler.

• Programlamasız yapılandırma: Komut sekansları programlanmak yerine yapılandırılır; açık bir genel bakışla sezgisel işletim ve komut giriş hatalarının önlenmesi sağlanır.
• Korumalı ortam ve simülasyon: Sekanslar korumalı ortamda oluşturulur ve simülasyon olarak tam test edilir.
• Otomatik yürütme: Canlı işletimde yürütme otomatik yapılır; hatalı anahtarlamayı önler ve besleme güvenliğini artırır.

Güvenlik ve uyumluluk: interlock ve yetki yönetimi

• Merkezi interlock yapılandırması: İşletim hatalarını önlemek için basit proses interlock'tan otomatik hesaplanan topolojik interlock'a kadar projenin merkezi yapılandırmasına dahil edilebilir.
• Topolojik kontrol: zenon'daki topolojik kontrol ile yapılan otomatik interlock denetimleri işletim güvenliğini sağlar.
• Kullanıcı yönetimi: Yetkisiz erişime karşı koruma; komut işleme kullanıcı yönetimine bağlı olduğundan yalnızca yetkili personel komut girebilir. Bu, yetkisiz erişime karşı azami güvenlik ve resmi düzenlemelere uyum sağlar.

Entegre haberleşme protokolleri

• Protokol bilgisi gerektirmez: Proje tasarımcısının anahtarlama cihazlarını kontrol etmek için protokole özgü ayrıntıları derinlemesine bilmesi gerekmez; komut dahil haberleşme protokolleri zenon'a entegredir.
• Hazır fonksiyonlar ve kendi sürücüleri: Önceden tanımlı fonksiyonlarla yapılandırma; şirket içi geliştirilmiş sürücülerle farklı donanımlara bağlanma.
• IEC 61850, IEC 60870, DNP3: Enerji ve taşımacılık sektörünün yaygın protokolleri desteklenir.
• RTU'suz bağlantı: Veriyi bir protokol üzerinden doğrudan üst seviye kontrol merkezine göndererek RTU'ya ihtiyaç kalmaz.

Kayıt ve Raporlama

• Alarm mesaj listeleri: Güncel ve geçmiş alarmların izlenmesi; filtreleme ve yorum.
• Yasal gerekliliklere uygun arşivleme: Alarm, olay ve ölçüm değerlerinin kayıt altına alınması.
• Dinamik raporlama: Taşımacılıkta enerji veri yönetimini destekleyen raporlar.
• Olay sıralaması (SoE): Trafo merkezi olaylarının milisaniye hassasiyetli kaydı.
• Özelleştirilebilir görselleştirme: İşletmeye özgü ekranlar.

Haberleşme ve Sistem Entegrasyonu

• Enerji ve taşımacılık protokolleri: IEC 61850, IEC 60870, DNP3 ve diğerleri.
• Doğrudan üst sistem bağlantısı: Protokol üzerinden üst seviye kontrol merkezine veri aktarımı; RTU gerekmez.
• Üçüncü taraf sistemler: Ek arayüz veya sistem katmanı olmadan; ActiveX, .NET ve WPF kontrolleri eklenebilir.
• Tünel sistemleri: Acil güç, kamera, aydınlatma, interkom ve yangın alarmı verisi çeşitli kaynaklardan okunur.
• Kendi geliştirdiği sürücüler: Çeşitli donanım türlerine bağlantı.

Kullanım Alanları

• Metro, hafif raylı sistem, tramvay ve demiryolu çekiş gücü trafo merkezleri
• Raylı sistem güç ağlarının kontrolü ve bakımı
• Demiryolu tünelleri: acil güç kaynağı, yangın alarmı ve yedek sistemlerin izlenmesi
• Toplu taşıma kontrol odaları (SCADA)
• Taşımacılıkta enerji yönetimi ve raporlama
• Trafo merkezlerinde standart HMI projeleri (Substation HMI Application Set)
• Anahtarlama sekanslarının otomasyonu ve operatör hatalarının azaltılması
• Mevcut trafo merkezlerinin kademeli modernizasyonu

Teknik Özellikler

Platform, protokoller ve işlevler

Sipariş seçenekleri

Lisans modülleri, sürücüler, sunucu ve istemci sayısı trafo merkezi sayısına ve uygulamaya göre belirlenir. Kapsam, lisanslama ve boyutlandırma için SGE Mühendislik ile iletişime geçin.
