Ürüne Genel Bakış

PecStar iEMS, CET'in dağıtık, modüler ve hiyerarşik yapıda geliştirdiği entegre enerji yönetim yazılımıdır. Santral, trafo merkezi ve şebeke uygulamaları ile endüstriyel tesisler ve ticari binalarda enerji izleme, analiz ve kontrol için kullanılır.

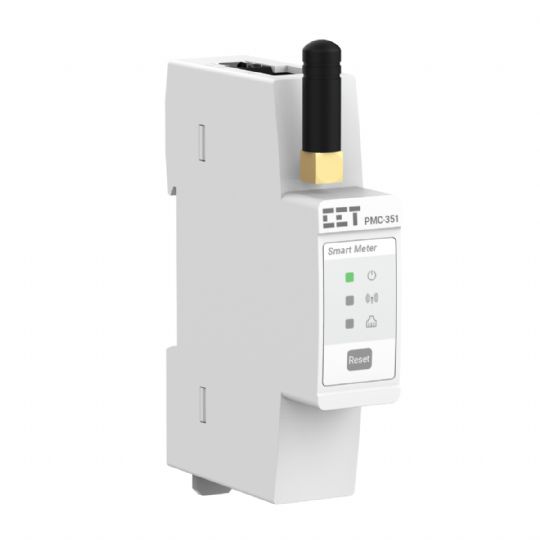

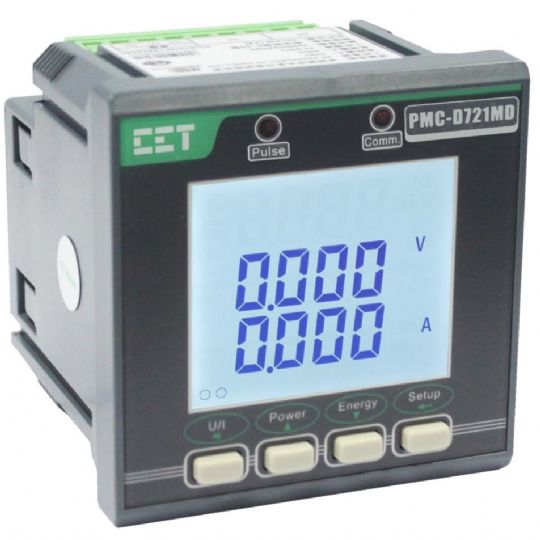

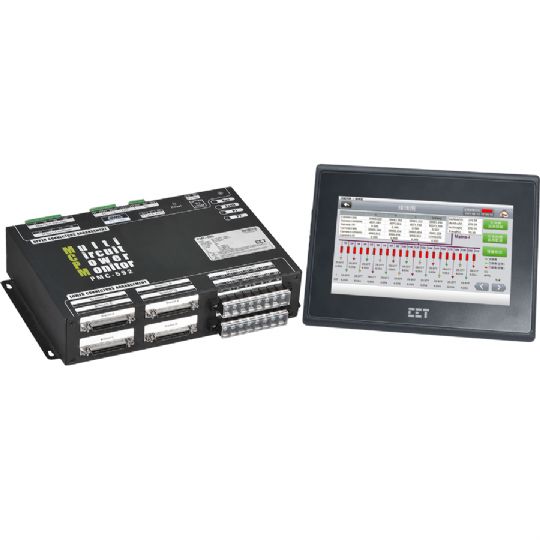

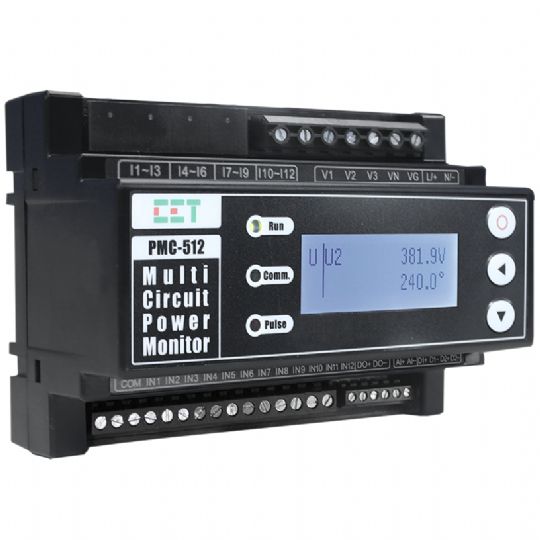

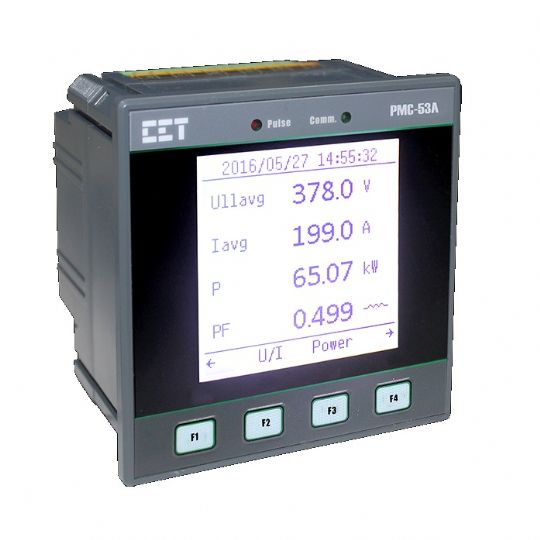

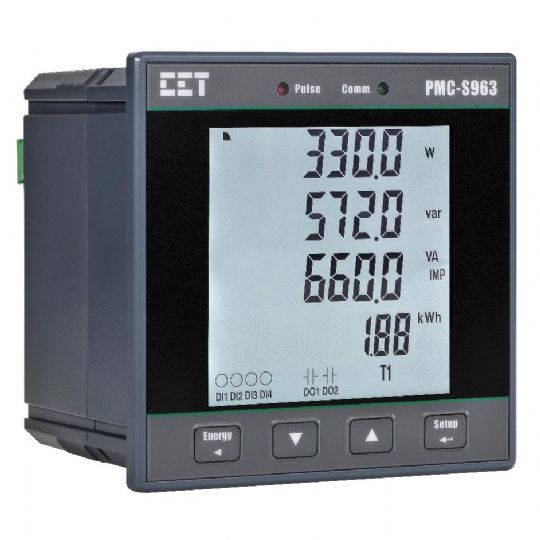

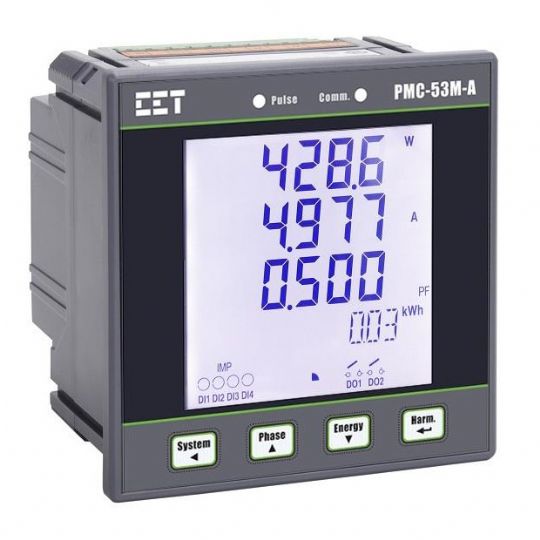

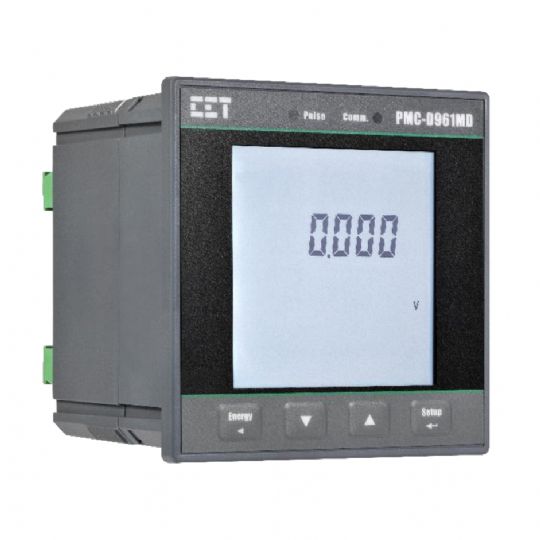

Yazılım, CET PMC serisi sayaç ve analizörleri ile farklı protokollerle haberleşen üçüncü taraf akıllı cihazları (IED) tek bir platformda birleştirir. Böylece mevcut ve yeni bina sistemleri tek noktadan izlenip yönetilebilir.

Gerçek zamanlı izleme, grafik arayüz tasarımı, olay ve alarm yönetimi, enerji ve talep analizi, güç kalitesi analizi, dalga şekli görüntüleme ve özelleştirilebilir raporlama tek yazılım ailesinde sunulur. İsteğe bağlı web erişimi (iEMS Web) ile tarayıcıdan izleme ve rapor sorgulama yapılabilir.

Öne Çıkan Özellikler

• Geniş protokol kütüphanesi: Yüzlerce sürücü; cihaza özgü kayıt haritalı Modbus RTU, DNP, IEC 60870-5-10x, IEC 61850, OPC, SNMP, PQDIF ve ABB, Beckwith, GE, LSIS, Schneider MiCOM, Siemens, SEL gibi üreticilerin koruma röleleri için özel protokoller.
• Enerji dashboard'ları: Elektrik, buhar, gaz, yakıt ve su tüketimi için izleme panoları; sistemin enerji akış şeması.
• Güçlü raporlama: Günlük, haftalık, aylık, üç aylık, yıllık veya kullanıcı tanımlı dönemler; özel Excel raporları; hızlı rapor şablonları; MS Excel veya grafik dosya çıktısı.
• Güç kalitesi analitiği: Harmonik spektrumu, PQ olay günlüğü, yüksek çözünürlüklü dalga şekilleri; ITIC, SEMI F47, SARFI ve EN 50160 grafikleri.
• Alarm bildirimi: Olaylar için otomatik e-posta ve SMS algoritmaları; ön saf bakım ekipleri için gerçek zamanlı bildirim.
• Doğrudan kontrol: Güvenlik kontrolü, enerji tasarrufu, alarm ve koruma uygulamaları için uzaktan kumanda.
• Hızlı veritabanı: Gerçek zamanlı sorgulanıp analiz edilebilen veri tabanı.

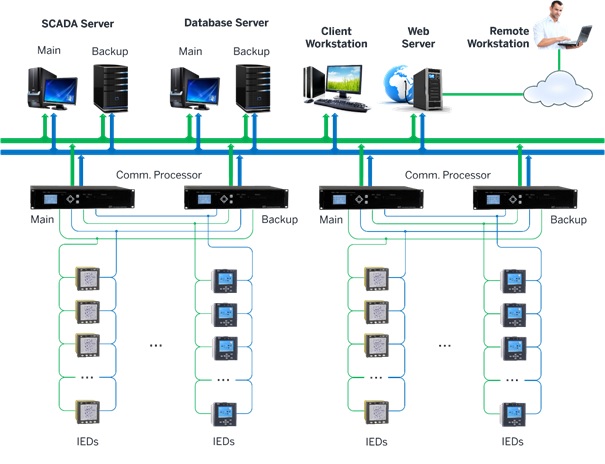

• Yedeklilik: SCADA sunucuları, veri tabanları ve haberleşme işlemcileri için tam yedeklilik.
• Ölçeklenebilirlik: Çok sayıda SCADA istasyonu, haberleşme kanalı ve cihaz; büyük sistemlerde 128 dağıtık iş istasyonuna kadar.

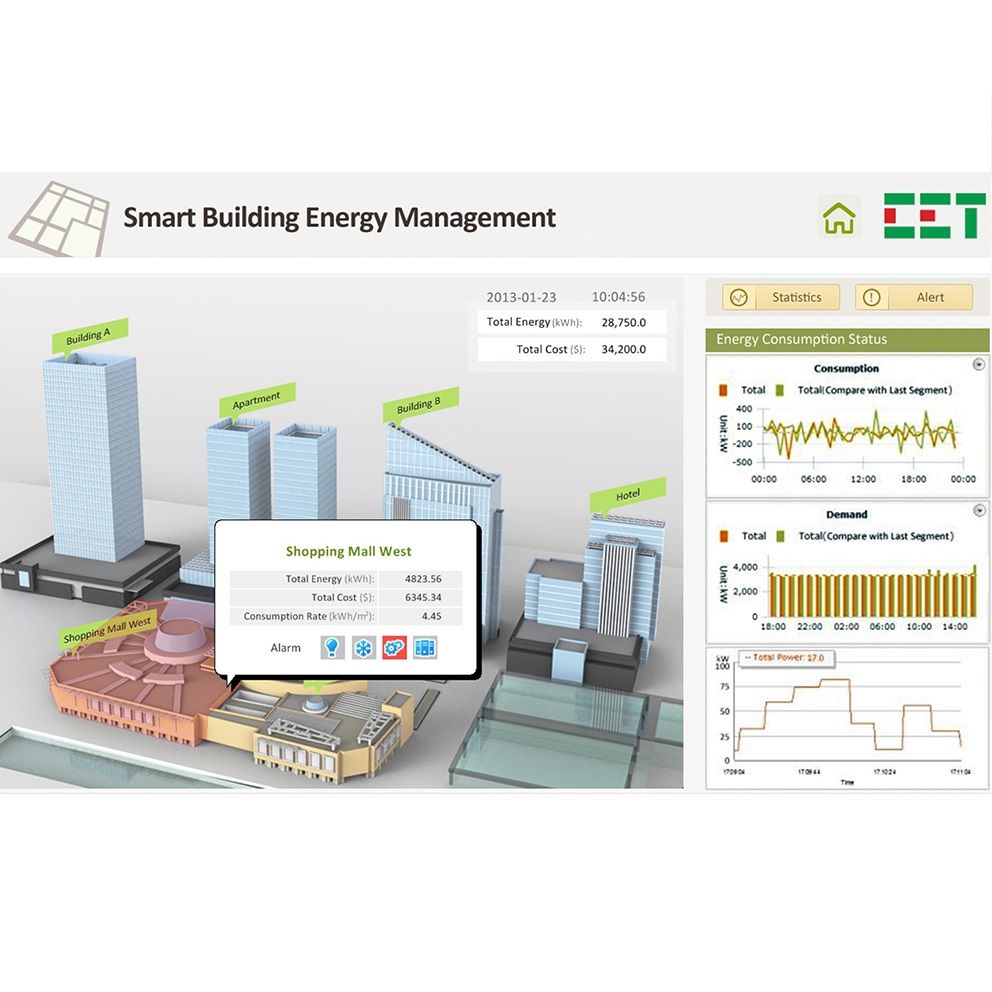

• Digital Twin (ek modül): Enerji altyapısının web üzerinde 3 boyutlu görselleştirilmesi.

Fonksiyonlar

Enerji yönetimi

PecStar iEMS'te ölçüm cihazları enerji grupları ve enerji düğümleri altında alanlara (bölge, bina, tesis) ayrılır. Enerji düğümleri TOU takvimine, TOU setpoint takvimine ve cihaza bağlandığında sistem enerji faturasını TOU takvimine göre istatistiklendirir ve talebi talep sözleşmesi takvimine göre izler.

Enerji analizi

• Enerji tüketimi: Günlük, aylık, yıllık veya özel dönem sorguları; tüm alanlar veya tek alan için izleme.

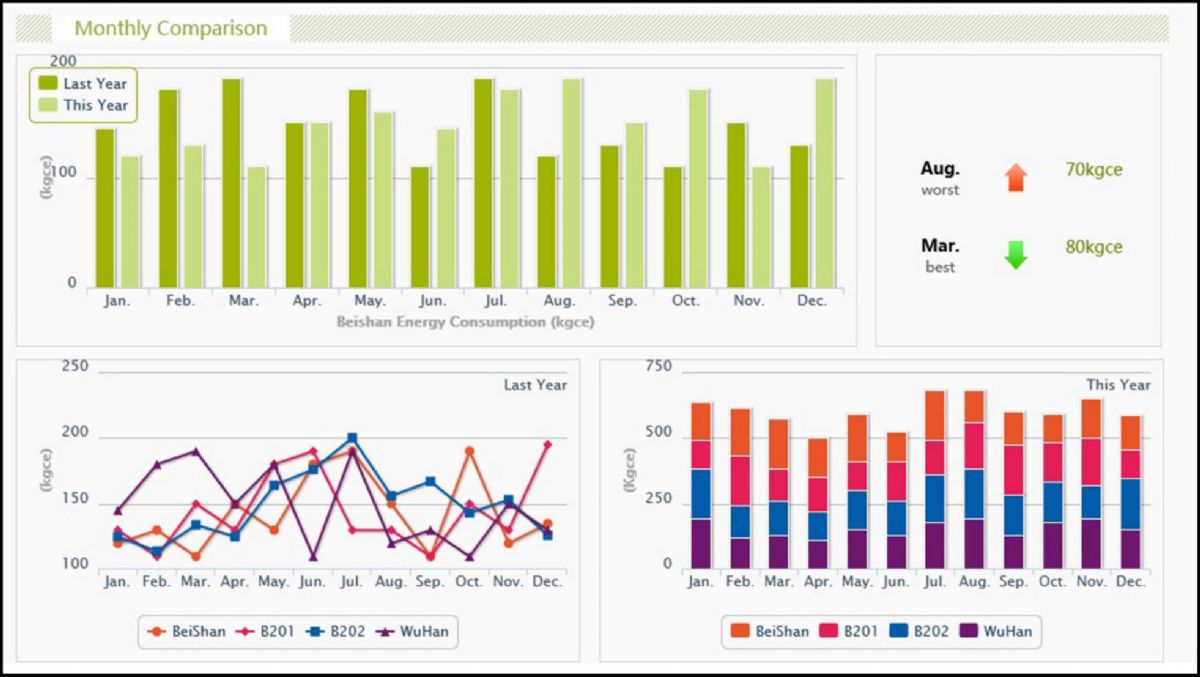

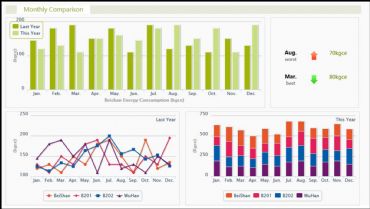

• Karşılaştırma: Tek alan için yıllık veya önceki dönemle, farklı alanlar için karşılaştırma yapılarak enerji israfı tespit edilir.
• TOU raporları: Tepe, puant dışı ve benzeri dönemler için enerji tüketimi ve maliyet istatistikleri; birden fazla tarife fiyatıyla fatura doğrulama.
• Talep yönetimi: Talep grafiği ve maksimum talep sorguları; talep, sabit aralıktaki ortalama güç; maksimum talep, belirli bir dönemdeki en yüksek talep değeridir.
• Enerji hedefi uyum raporu: Güncel tüketimin önceden belirlenen hedeflerle karşılaştırılması; uyumsuz alanlar için inceleme.
• ISO 50001: Enerji performansının yönetim uygulamalarına entegre izlenmesi desteklenir (üretici kataloğu).

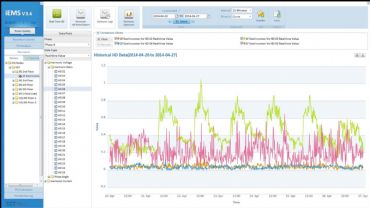

Gerçek zamanlı izleme ve SCADA

• Grafik tasarım (PecDraw): Veri noktaları, uzaktan kumanda, haberleşme durumu, eğri ve grafikler ile diğer programlara kısayol içeren karmaşık şemalar; şablonlarla toplu yapılandırma.

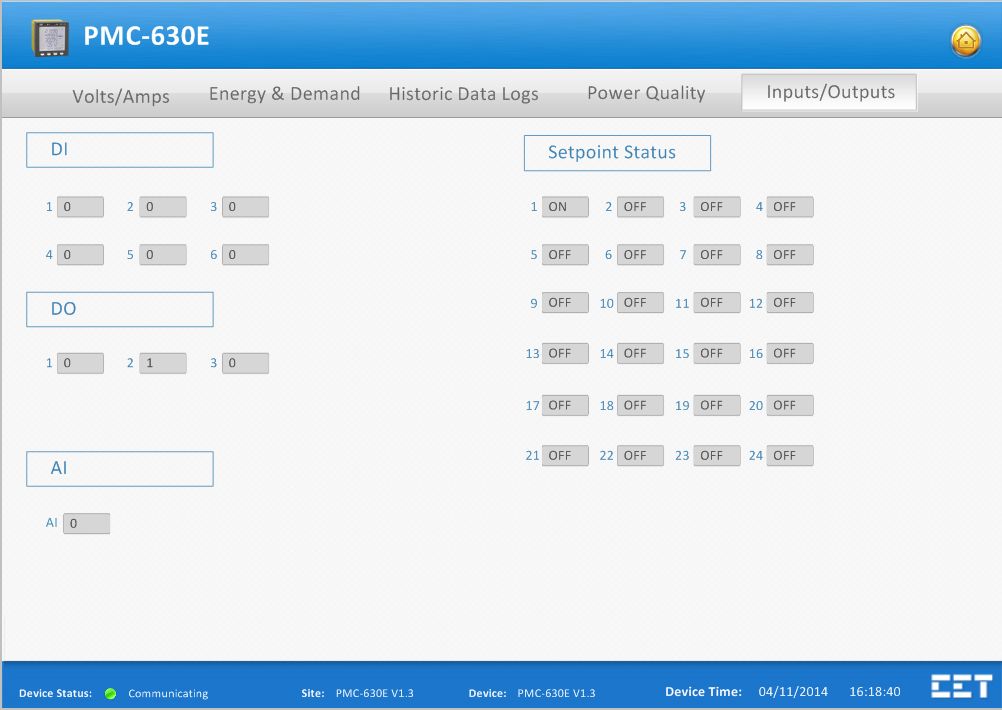

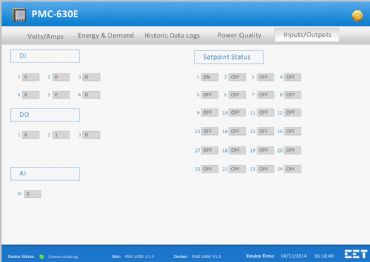

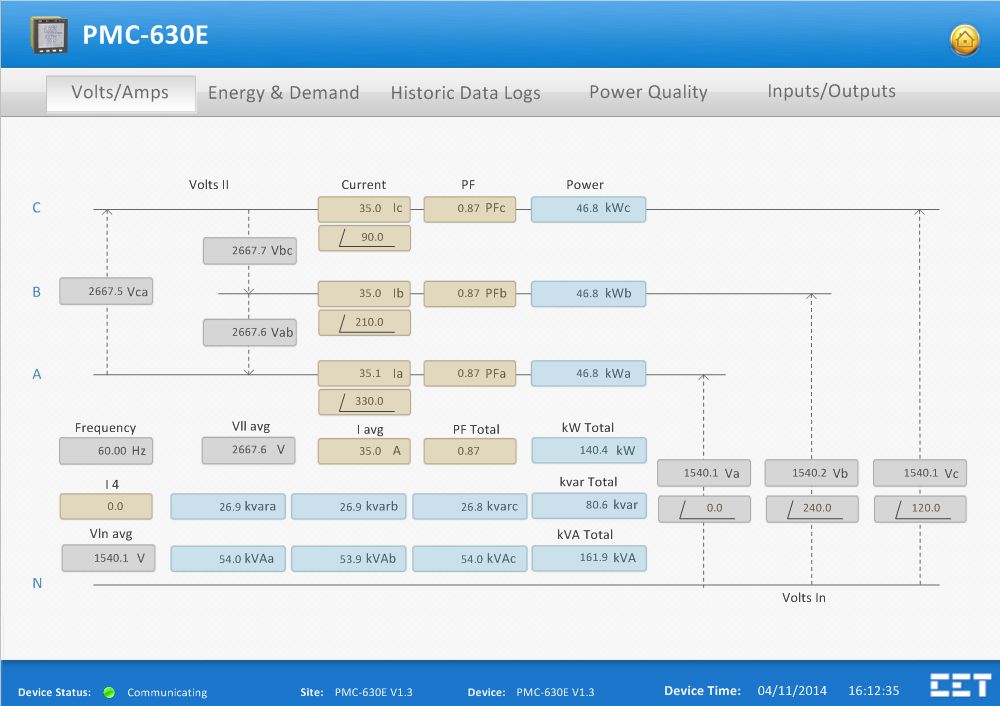

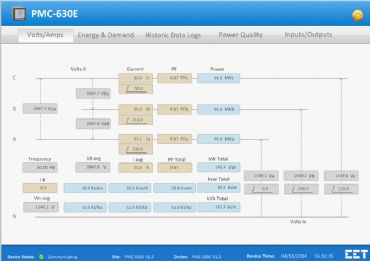

• Görüntüleme (PecView): Tasarlanan şemalar üzerinde gerçek zamanlı ve tarihsel bilgi, eğri ve rapor sorgusu, uzaktan kumanda ve ayar.
• Veri toplama (Front): Cihazlardan gerçek zamanlı veri, uzaktan kumanda, istasyon/saha/cihaz durumu ve son olaylar.
• Cihaz ve yük yönetimi: Bakım zamanı, bakım yapan kullanıcı ve içeriğinin kaydı ve bir sonraki bakımın tahmini; gerçek zamanlı yük izleme, tarihsel yük analizi ve uygun olmayan yüklerin ayarlanması.

Güç kalitesi

• PQ olayları: Zaman damgası, kategori, konum, büyüklük ve süre bilgileriyle olay günlüğü.
• Dalga şekli: PecWave ile dalga şekli kayıtlarının zaman damgası tablosu, vektör paneli ve dışa aktarma ile görüntülenmesi.
• Uyumluluk: ITIC ve SEMI eğrileri ile gerilim sapması izlenir; çökme/yükselme (sag/swell) olay raporu üretilir.

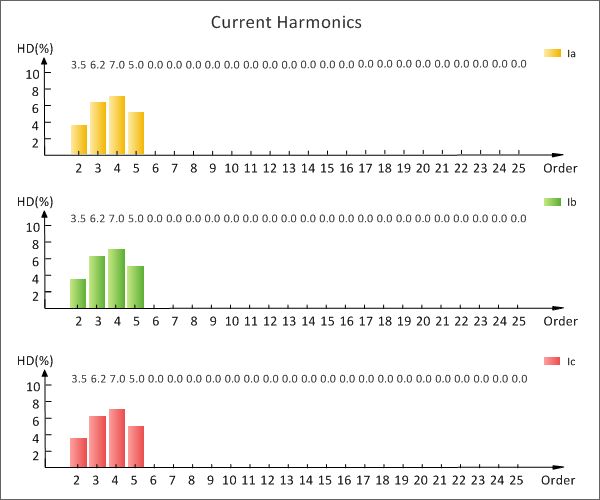

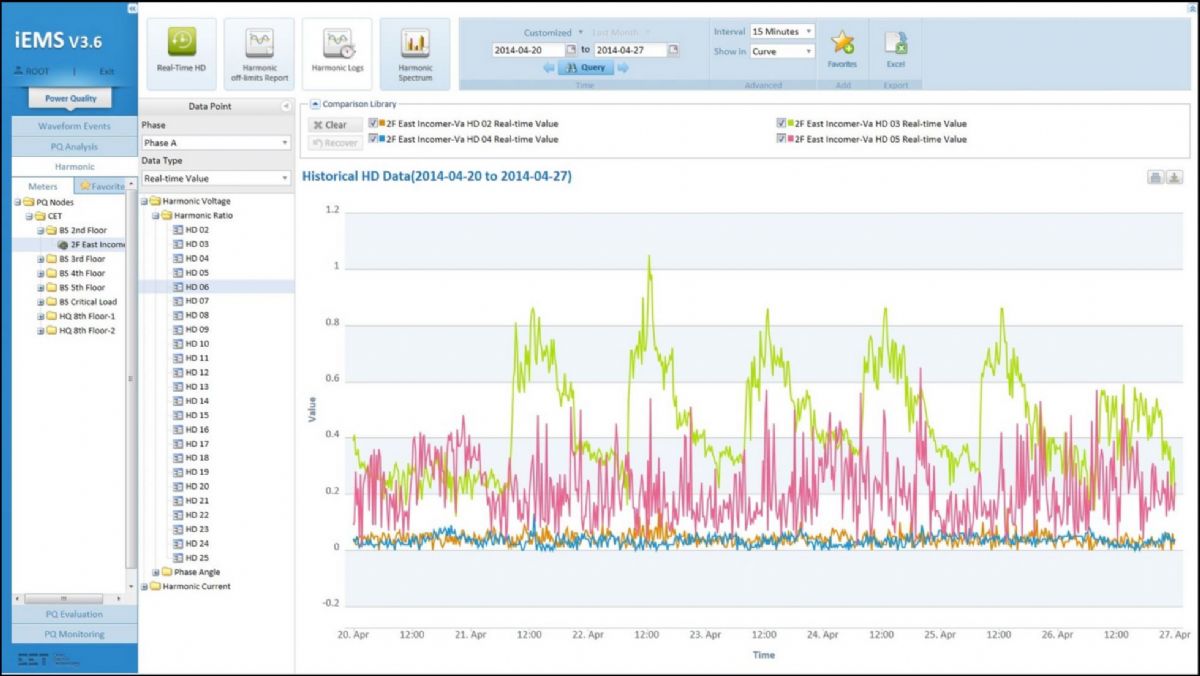

• Harmonik analizi: Harmonik spektrumu ve harmoniklerin karşılaştırılması (web arayüzünde, PQ tanımları yapıldıktan sonra).

Olay ve alarm yönetimi

• PecEvent: Cihaz ve sistem olayları, en yeni olay üstte olacak şekilde; tarih, düğüm, öncelik veya anahtar kelimeye göre sıralama ve filtreleme; öncelik renkleri; Excel'e aktarma ve yazdırma.
• Alarm kuralları: Alarm kural tanımları, dijital çıkış (kumanda) ve kilit kuralları.
• Otomatik e-posta: Olay ve raporların belirlenen adreslere otomatik gönderimi; sunucu adresi, port, gönderen, bekleme süresi ve tekrar sayısı ayarlanabilir.
• SMS: Üretici kataloğuna göre gerçek zamanlı alarm bildirimi SMS ve e-posta ile iletilebilir.

Kayıt ve Raporlama

• PecReport: Günlük, haftalık, aylık ve yıllık raporlar; şablon raporlar; dinamik raporlar; dönem raporları; TOU raporu; birleşik formül tanımı; hızlı toplu rapor üretimi; dışa/içe aktarma.
• OfficeReport / Excel: Özel Excel raporları ve varsayılan şablonlar (tek cihaz kullanımı, güç kalitesi raporu vb.); web arayüzünden sorgulanabilir (V3.6 R3 ve üzeri).

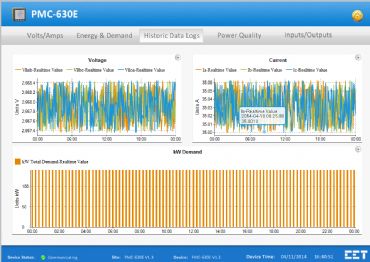

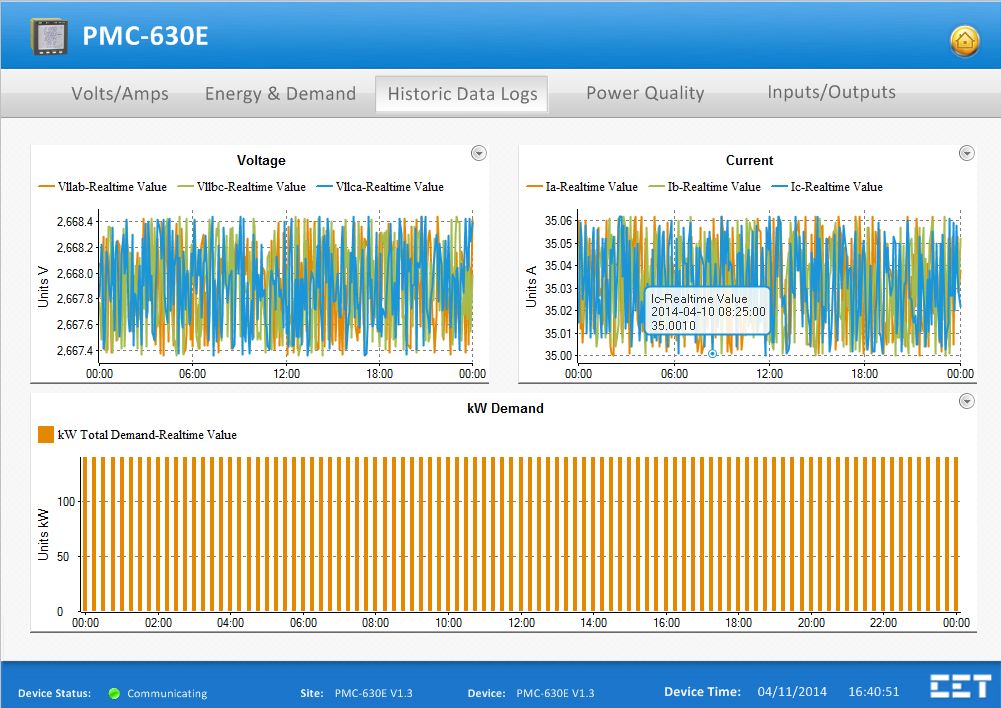

• PecTrend: Rapor, enerji, formül ve veri kaydı noktalarını eğri, grafik ve liste olarak gösterir; önceki dönem, ay veya yılla karşılaştırma.
• Veri tabanı yönetimi: Yedekleme, geri yükleme, arşivleme, dışa/içe aktarma, veri tabanı senkronizasyonu ve e-posta ayarı (Database Manager).
• Çıktı: MS Excel veya grafik dosya biçimleri ve yazdırma.

Haberleşme ve Sistem Entegrasyonu

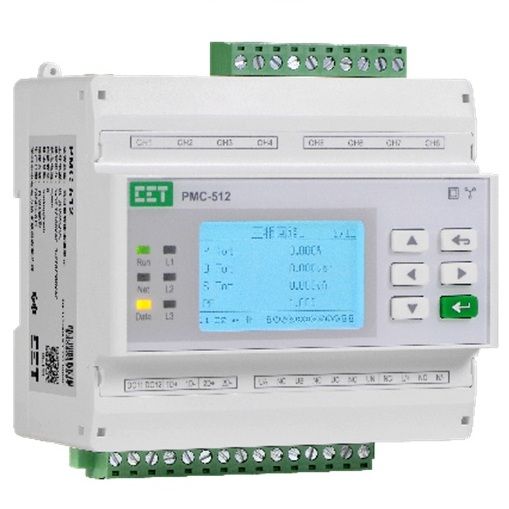

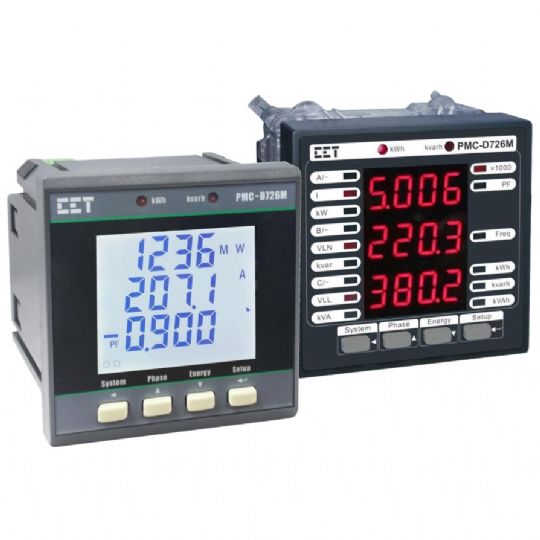

• Cihaz entegrasyonu: CET PMC serisi sayaç ve analizörleri ile ION, Schneider ve diğer üçüncü taraf cihazlar için sürücü programları; yeni cihazlar için cihaz destek paketi (Device Support Package) kurulumu.
• Standart protokoller: Modbus, OPC, DNP, IEC 60870-5-10x, IEC 61850, SNMP, PQDIF.
• Bina otomasyonu: Gerçek zamanlı enerji verilerinin BMS'e aktarılarak BEMS oluşturulması; HVAC ve aydınlatma kontrolü.
• Trafo merkezi otomasyonu: Koruma ve güç sistemi cihazlarının arıza izlemesi ve uzaktan kumandası.
• Zaman senkronizasyonu: Windows zaman servisi ile tüm ağın aynı zaman ölçeğinde çalışması.

Kullanım Alanları

• Endüstriyel ve şebeke SCADA
• Endüstriyel ve şebeke trafo merkezi otomasyonu
• Endüstriyel tesisler ve ticari binalar için enerji yönetimi
• Endüstriyel uygulamalarda alçak gerilim motor kontrol merkezi
• Ticari binalar ve alışveriş merkezlerinde elektriksel yangın izleme
• Şebeke, endüstriyel tesis, veri merkezi ve kritik uygulamalarda güç kalitesi izleme
• Bina enerji yönetimi (BEMS) ve bina otomasyonu entegrasyonu

Teknik Özellikler

Mimari ve ölçeklenebilirlik

Önerilen sunucu özellikleri (asgari)

Kurulum öncesi belgelerinde işletim sistemi ve veri tabanı sürümleri (Windows ve SQL Server/PostgreSQL) ayrıntılı listelenmiştir. Güncel işletim sistemi uyumluluğu için kurulumdan önce SGE Mühendislik ile iletişime geçin.
